醫用絕緣監視儀是一種專門應用于醫療場所的電氣安全監測裝置，其核心功能是實時監測醫療電氣設備或供電回路的絕緣電阻，當絕緣性能下降到安全閾值以下時，會立即發出報警信號，提醒工作人員及時處理，避免因設備漏電引發觸電事故。醫用絕緣監視儀可保障醫療場所電氣安全的核心設備，主要用于監測醫療電氣設備的絕緣狀態，預防漏電風險。

工作原理

絕緣電阻測量

注入信號法：向系統注入低頻交流信號（如125Hz），通過測量信號衰減程度計算絕緣電阻值。

平衡電橋法：利用電橋原理比較系統對地電壓，間接計算絕緣電阻（適用于對稱系統）。

故障定位（可選功能）

部分型號配備故障定位模塊，通過分析信號傳播路徑，精準定位絕緣故障回路（精度≤1米）。

報警邏輯

單點報警：當任一監測參數（絕緣電阻、電流、溫度）超限時觸發報警。

綜合報警：結合多個參數進行邏輯判斷（如絕緣電阻持續下降+溫度升高），提高報警準確性。

主要功能

實時絕緣監測

持續監測醫用隔離電源系統（IT系統）的絕緣電阻值，防止因絕緣老化、破損或潮濕導致漏電。

監測范圍：通常覆蓋整個IT系統，包括隔離變壓器輸出端至負載設備的所有回路。

故障預警與報警

當絕緣電阻值下降至預設閾值（如50kΩ或100kΩ）時，觸發聲光報警，提醒醫護人員及時處理。

報警分級：部分高端型號支持多級報警（如預警、故障、緊急），根據絕緣電阻下降程度區分風險等級。

負載電流監測

監測系統負載電流，防止過載導致設備損壞或火災風險。

過載保護：當電流超過額定值時，可聯動斷路器切斷電源（需配合其他保護裝置）。

變壓器溫度監測

通過溫度傳感器實時監測隔離變壓器溫度，防止過熱引發故障。

高溫報警：當溫度超過安全閾值（如85℃）時，觸發報警并可能聯動降溫系統。

數據記錄與遠程通信

記錄絕緣電阻、負載電流、溫度等歷史數據，支持故障追溯與分析。

通信協議：支持MODBUS、Profibus等工業協議，可接入醫院后勤管理系統（BMS）或樓宇自控系統（BAS）。

關鍵參數

絕緣電阻監測范圍：0-2MΩ（常規）或0-10MΩ（高精度型號）。

測量精度：±5%或更高（符合IEC 61557-8標準）。

響應時間：＜3秒（故障發生到報警觸發）。

工作環境：溫度-10℃~+55℃，濕度≤95%RH（無凝露）。

典型應用場景

手術室

需求：防止電刀、監護儀等設備漏電引發患者微電擊（電流＞10μA即可能致命）。

配置：絕緣監視儀+外接報警面板（護士站+主控室雙顯示）。

ICU/CCU

需求：確保呼吸機、輸液泵等生命支持設備持續供電，避免因接地故障斷電。

配置：集成絕緣監視與負載電流監測功能，支持遠程報警。

血液透析中心

需求：防止透析機漏電導致患者電擊（透析液導電性高，風險加劇）。

配置：高精度絕緣監視儀（監測范圍0-10MΩ），配合醫療級隔離變壓器。

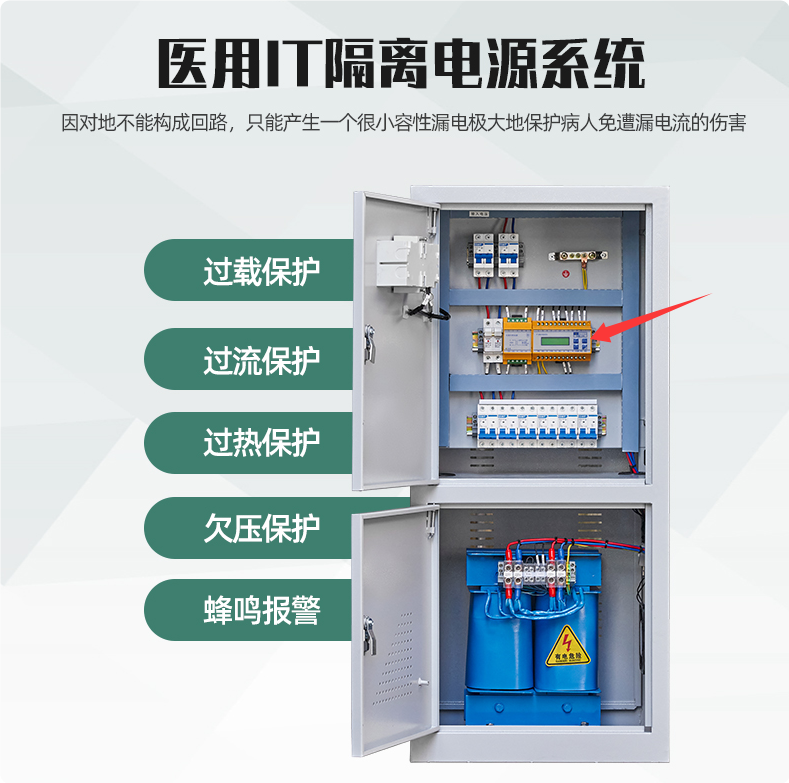

醫用絕緣監視儀是醫用隔離電源系統（IT系統）中的核心監控設備，專為手術室、ICU、CCU等高風險醫療場所設計，用于實時監測供電系統的絕緣狀態，預防因絕緣故障引發的電擊風險，保障患者和醫護人員的安全。
