在醫院的特殊環境里,漏電電流對病人構成了潛在的危險,因此對電氣安全設計也提出了特殊的要求。尤其是那些生命攸關的場所,如外科手術室、重癥監護室、心臟手術室等地均需安裝醫用IT系統(醫用隔離變壓器、絕緣監測儀 電流互感器 儀器穩壓電源 外接報警測試面板等),其目的就是為了對該場所內的醫療電器提供一個安全可靠的電源,以確保病人的安全。
隔離變壓器的作用
隔離變壓器起電氣隔離作用——除了可以保護設備,還可以保護人身安全!隔離危險電壓。避免一些事故的發生。
隔離變壓器輸出輸入電容耦合小,對由于閃電,放電,電網切換,電機啟動和其它電網燥聲引起的干擾更具有抑制作用,是比較有效的電源噪聲抑制器.從這點看隔離變壓器更具有保護設備的作用。
隔離變壓器一般是指1:1的變壓器。由于次級不和地相連,次級任一根線與地之間沒有電位差,減少了各種雜波和干擾,使用安全,常用作維修電源(注意:隔離變壓器的功率一定要大于所維修電器的功率),起保護、防雷、濾波作用。隔離變壓器主要的作用是將用電設備和電網隔離開,用于安全性場合或者抗干擾要求的場合等,用電設備和電源沒有直接的電聯系。

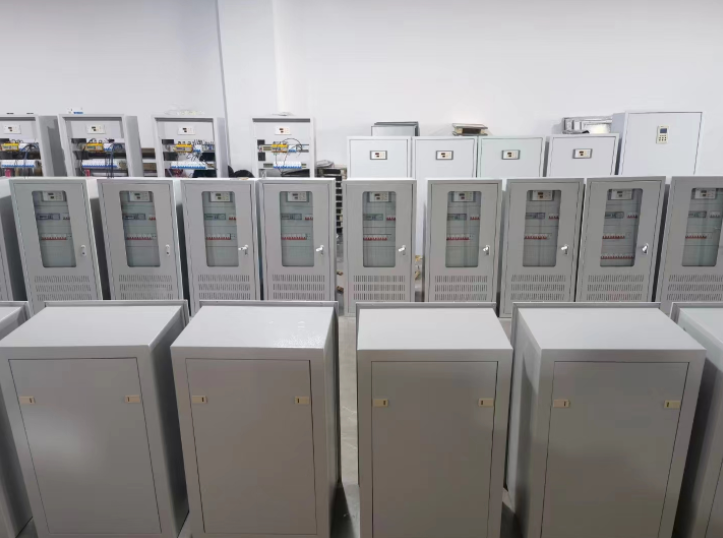

醫用隔離電源系統由醫用隔離變壓器,絕緣監測,外接報警裝置,斷路器等主要元件組成,變壓器的二次側額定電壓Un不應超過250V,用于移動式和固定式設備的醫療IT系統應采用單相變壓器,其額定輸出容量不應小于0.5KVA,但不應超過10KVA。
醫用隔離變壓器的金屬外殼需與局部等電位聯結端子板聯結。醫用IT隔離電源系統組成包含單相隔離變壓器,絕緣監視儀,電流互感器,外接報警顯示和測試單元,須有超溫、過負荷、斷線及自身故障監控、絕緣阻值監控(絕緣阻值小50KΩ報警)等功能。
醫療建筑物2類場所,如手術室、ICU和CCU等地方,對電力可靠性要求很高,不管出現任何情況,應大程度地電力供應的連續性,否則,一旦維持病人生命的設備斷電,將導致病人的生命危險。同時,這些場所還防止系統和負載的微弱漏電。因此,在醫療建筑物的2類場所,使用IT系統供電。
每間I級手術間按原設計配電思路以及總負荷配備不應小于10KVA,且設置≥6.3KVA隔離變壓器構成的IT系統(包括隔離變壓器、絕緣監測儀、電流互感器、儀器電源、外接報警顯示和測試單元); 每間Ⅲ級手術室總配電負荷不應小于8KVA,IT系統≥6.3KVA隔離變壓器構成的;IT系統大分斷時間230V應為0.2S.單相醫用隔離變壓器容量標準為3150VA 4000VA 5000VA 6300VA 8000VA 10000VA 其他容量可定制。
