接觸式調壓器是利用變動電刷接觸的位置，改變一次繞組和二次繞組的匝數比，以達到調壓目的的調壓器。15kva調壓器能在帶負荷情況下，無級、平滑、連續地調節輸出電壓。主要用于電機電器試驗、電爐控溫、整流設備配套、發電機勵磁等，在機械制造、化工、紡織、通訊、軍工等行業得到廣泛應用。
二、調壓器的型號
我公司生產的調壓器是接觸式調壓器，具體的規格、型號如下：
2.1 調壓器的規格、型號：
TDGC2□—□KVA
TDGC2□——帶“J”表示單相老型，不帶“J”表單相新型
□KVA——額定容量
TDGC2的規格有：0.2K 0.5K 1K 2K 3K 5K 10K
TDGC2J的規格有：0.5K 1K 2K 3K 5K 7K 10K 15K 20K 30K 40K
TSGC2□—□KVA
TSGC2□——帶“J”表示三相老型，不帶“J”表示三相新型
□KVA——額定容量
TSGC2規格有：3K 6K 9K 15K
TSGC2J的規格有：3K 6K 9K 15K 20K 30K 40K
2.2 調壓器的相關標準：
JB/T 10091—2001 接觸式調壓器
JB/T 8749—1998 調壓器通用技術要求
三、調壓器的使用范圍、工作原理及技術參數
3.1 特點：
接觸調壓器, 具有波形不失真、體積小、重量輕、效率高、能可靠地運行等特點。
適用范圍：廣泛用于工業、冶金、儀器儀表、機電制造、輕工業、科學試驗，以實現調壓、調光、控溫、功率控制等。
3.2 工作原理：
調壓器就是連續連續可調的自耦變壓器，當調壓器電刷借于手輪主軸和刷架的作用，沿線圈的磨光表面滑動時，就可連續的改變匝比，從而使輸出電壓平滑的從零調節到最大值。
本系列產品主要由以下幾部分組成：線圈、電刷、手輪、刻度盤以及底座、外罩等。
3.3 技術性能
輸入電壓 | 單機220V±10%,三相380±10% |
輸出電壓 | 單機0-250V±10%,三相0-430V±10% |
工作頻率 | 50Hz/60Hz |
效率 | >90% |
波形失真 | 無附加波形失真 |
電氣強度 | 1500V/1min |
絕緣電阻 | 單相＞5M ，三相＞2M |
3.4 型號規格
規格（KVA） | 產品尺寸(cm) | 重量(kg) | 包裝尺寸(cm) | 臺裝 | |
TDGC2單相系列 | 0.2KVA | 12×11×12 | 3 | 32×28×15 | 4 |
0.5KVA | 14×13×13 | 4 | 33×18×31 | 4 | |
1KVA | 20×18×18 | 6.5 | 43×24×44 | 4 | |
2KVA | 20×18×20 | 9 | 43×24×44 | 4 | |
3KVA | 22×20×20 | 11 | 48×28×26 | 2 | |
5KVA | 31×24×24 | 16 | 31×28×30 | 1 | |
10KVA | 31×24×41 | 36 | 40×32×34 | 1 | |
15KVA | 31×24×56 | 48 | 38×32×65 | 1 | |
20KVA | 31×24×77 | 56 | 43×32×88 | 1 | |
30KVA | 31×24×110 | 105 | 43×32×117 | 1 | |
TSGC2三相系列 | 0.6KVA | 15×12×33 | 10 | 33×25×53 | 2 |
1.5KVA | 17×13×34 | 14 | 39×31×40 | 2 | |
3KVA | 27×17×42 | 20 | 34×26×50 | 1 | |
6KVA | 26×21×46 | 28 | 32×26×54 | 1 | |
9KVA | 28×21×48 | 35 | 35×29×58 | 1 | |

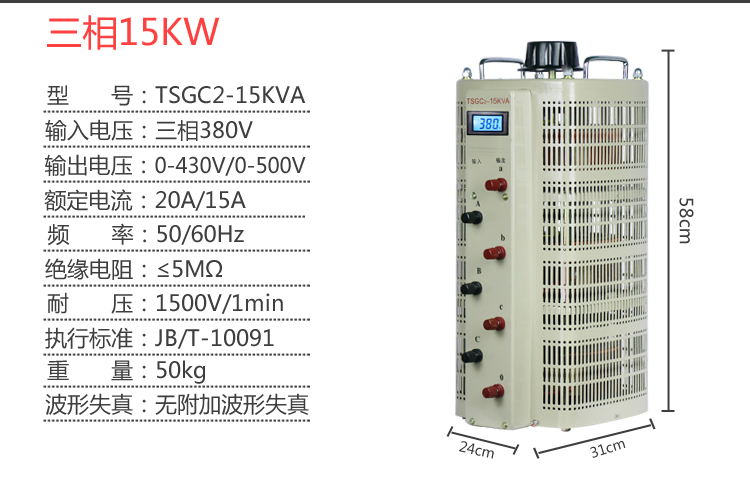

15KVA | 32×24×57 | 48 | 38×32×65 | 1 | |
30KVA | 33×24×110 | 105 | 43×32×117 | 1 | |
注：手工測量可能略有一點誤差，請以收到貨物實際尺寸為準。
