接觸式調壓器是利用變動電刷接觸的位置，改變一次繞組和二次繞組的匝數比，以達到調壓目的的調壓器。20kva調壓器能在帶負荷情況下，無級、平滑、連續地調節輸出電壓。主要用于電機電器試驗、電爐控溫、整流設備配套、發電機勵磁等，在機械制造、化工、紡織、通訊、軍工等行業得到廣泛應用。

二、調壓器的型號

我公司生產的調壓器是接觸式調壓器，具體的規格、型號如下：

2.1 調壓器的規格、型號：

TDGC2□—□KVA

TDGC2□——帶“J”表示單相老型，不帶“J”表單相新型

□KVA——額定容量

TDGC2的規格有：0.2K 0.5K 1K 2K 3K 5K 10K

TDGC2J的規格有：0.5K 1K 2K 3K 5K 7K 10K 15K 20K 30K 40K

TSGC2□—□KVA

TSGC2□——帶“J”表示三相老型，不帶“J”表示三相新型

□KVA——額定容量

TSGC2規格有：3K 6K 9K 15K

TSGC2J的規格有：3K 6K 9K 15K 20K 30K 40K

2.2 調壓器的相關標準：

JB/T 10091—2001 接觸式調壓器

JB/T 8749—1998 調壓器通用技術要求

三、調壓器的使用范圍、工作原理及技術參數

3.1 特點：

接觸調壓器, 具有波形不失真、體積小、重量輕、效率高、能可靠地運行等特點。

適用范圍：廣泛用于工業、冶金、儀器儀表、機電制造、輕工業、科學試驗，以實現調壓、調光、控溫、功率控制等。

3.2 工作原理：

調壓器就是連續連續可調的自耦變壓器，當調壓器電刷借于手輪主軸和刷架的作用，沿線圈的磨光表面滑動時，就可連續的改變匝比，從而使輸出電壓平滑的從零調節到最大值。

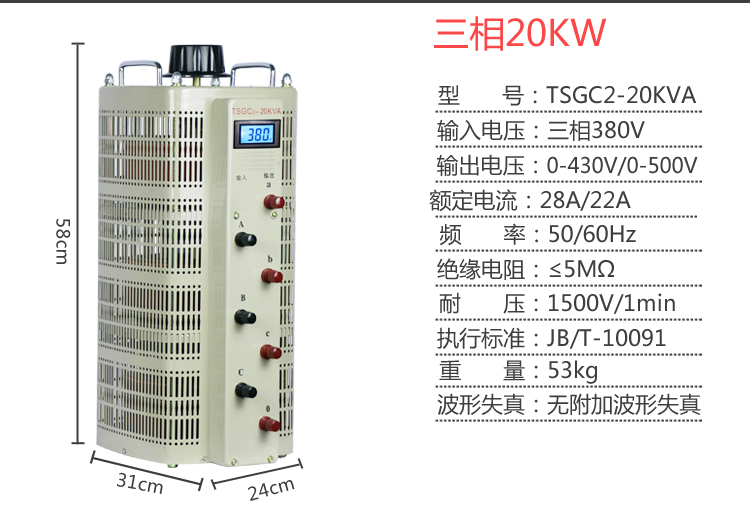

接觸式(TSGC2-20KVA)三相調壓器技術參數

本系列產品主要由以下幾部分組成：線圈、電刷、手輪、刻度盤以及底座、外罩等。

3.3 技術性能

3.4 型號規格
