目前市場上的穩壓器，很多仍是機械碳刷式結構，它雖然也有一些優點，但由于使用了機械傳動和碳刷進行調節，所以具有碳刷工作壽命短、可靠性差、動態響應時間長等一些缺點，因此正在被無觸點補償式穩壓器所取代。 無觸點穩壓器有幾種？目前大功率的就分為二種，一種無觸點補償式穩壓器，一種無觸點感應式穩壓器，有「圖」一起來了解下。

穩壓器產品，在中國市場已有20多年的歷史，已廣泛應用到工業、能源、交通、信息、航空、航運、國防、教育、文化等領域。穩壓器的主要電路結構，從最初的機械碳刷式，到目前流行的無觸點補償式，經歷了好幾代的發展變化。

無觸點補償式穩壓器，它主要由隔離變壓器、SCR模塊、CPU控制核心、快速穩壓技術和安全保護裝置組成，實現了全無觸點控制，安全、高效、節能、環保，是SCR開關技術和變壓器技術的完美結合。

一、無觸點穩壓器產品可靠性的現狀

結合我國供電現狀，專為穩定交流電壓而研制的節能型產品，當配電網絡供電電壓波動或負載變化時，能自動保證輸出電壓的穩定，具有容量大、效率高、穩壓范圍寬、無附加波形失真和相移、應變時間快、平穩等特點，并有過壓、過流、缺相、短路，機械故障等完善報警保護功能，同時體積緊湊小巧，是傳統機器的三分之二，人性化的設計，采用液晶顯示，使用方便，所有的操作在前面板上一目了然，可以使穩壓器靠墻安裝，減少安裝空間，采用國際專利最先進的DSP數字技術，能在非常短的時間那處理大量的訊息，有效提高了效率和可靠性，清晰的LCD顯示面板由微處理器控制，可顯示：狀態及告警信息、輸入、輸出參數測量：電流、電壓所有參數調試在出廠前已全部完成，用戶只需按面板上的“啟動”按鍵開機或按“停止”按鍵關機即可。

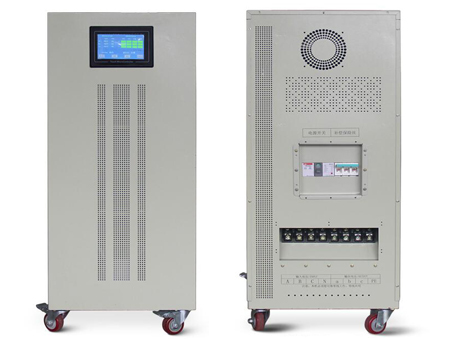

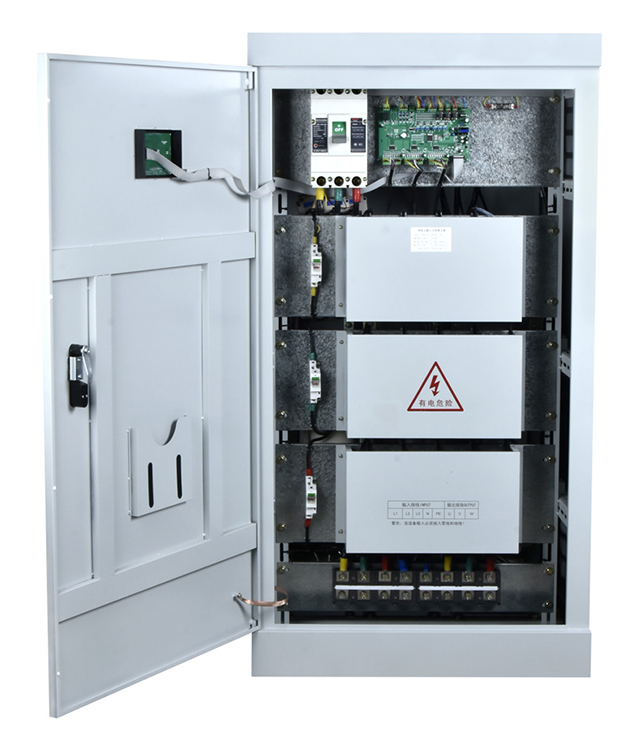

無觸點補償式穩壓器

二、無觸點穩壓器性能比較

自耦式：此種結構的無觸點穩壓器，是通過控制雙向可控硅的通斷，來直接改變自耦變壓器的變比，從而達到穩定輸入電壓的目的。由于雙向可控硅直接串接在主電路商，器件選擇受限制（相同容量的穩壓器，需選擇大功率器件），可靠性差。

純補償式：此種結構是通過雙向可控硅的通斷，控制補償變壓器組合的投入、退出或改變極性，從而達到穩定輸出電壓的目的。由于其雙向可控硅通過橋臂形式，直接接在相線與零線之間（220V），因而工作電壓高，換檔時產生的浪涌電流大；且在雙向可控硅誤動動作時，容易產生直通現象，故障率極高。

自耦調壓補償式：由于相對于自耦式的，LW-ZBW型無觸點穩壓器雙向可控硅不再負載電流的主通路種，所以器件易于選擇，且能可靠工作；同時穩壓器容量可以做得很大（目前已能生產最大容量為2000KVA得的）；在輸入低電壓時，也能保證100%的帶負載能力。

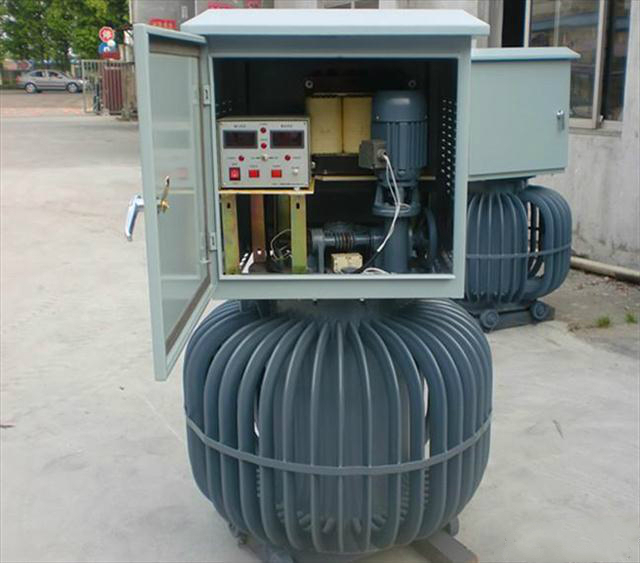

無觸點感應式穩壓器

三、無觸點感應式穩壓器的工作原理

無觸點感應式交流穩壓器，其主要部件是感應調壓器，它是通過改變轉子對定子的電角度，從而改變定子繞組感應電壓的部件。

感應調壓器的主要構件為轉子R和定子S。轉子繞組為一次繞組，與電網并聯；定子繞組為二次繞組，與負載串聯。當3-4間加電網電壓E1時，二次繞組感應的電壓E2隨兩繞組交角Θ的變動而變化，E2=E1*COSΘ。改變一次、二次繞組的電角度，就可以連續改變輸出電壓。

四、無觸點感應式穩壓器的產品特點

1.無間斷線性調整電壓。利用電磁感應原理調整電壓，可連續無間斷、線性地調整輸出電壓，不會產生噪聲、火花、電弧和突波，給負載提供的電力品質與輸入端完全相同。

2.堅固耐用使用壽命長。穩壓器內部主體為感應調壓器，調壓器中無任何接觸元件、磨損元件；其主要構造由殼體、線圈、矽鋼片組成，對于突波、非線性負載的沖擊均能承受，堅固耐用為其主要特點，設計使用壽命超過15年。

3.超載能力強。感應調壓器是通過繞組線圈來傳導電流的，其他形式的調壓器是通過碳刷或可控硅模塊來傳導電流，所以，相比較而言，無觸點感應式穩壓器的超載能力是最強的。不會因一時過載而造成穩壓器的損壞。尤其能適應電機啟動時5～8倍正常電流的沖擊。

4.簡易的保養及維護。調壓器內部采用模組化設計，所有元件均按標準規格化，且主要結構線圈部分，平常只要保持外部清潔，無需任何保養及維護。

5.體積小重量輕。調壓器采用新的專利制造技術及高強度新型專利結構設計，配合精密的機械加工，使其能以較小的體積，較輕的重量，而達到最大的容量。

6.能容忍惡劣環境。產品采用高品質零件組裝而成，在惡劣的溫度、濕度、震動及污穢環境中使用，不降低其使用壽命。來源：大比特半導體器件網

7.嚴格材料選用。調壓器采用高磁導、低鐵損矽鋼片，沖片后再經退火處理，使材質特性穩定；采用F級絕緣材料，無氧漆包銅線，使銅損達到最低。

8.輸入電壓補償范圍經濟實用來源：大比特半導體器件網。穩壓器的輸入電壓補償范圍設計為±15%，對于絕大部分工業設備用戶，這樣的指標已經能夠滿足需要，避免了不必要的追求高指標而增大產品的體積、重量和成本。

五、綜述

過去市場上的電力穩壓器大多是機械碳刷型的，而使用碳刷和機械傳動，必定會產生工作壽命短、響應速度慢、碳刷接觸面小而影響輸出電流、碳刷磨損快需要經常維護、更換等許多缺點和問題，因此，無觸點穩壓器，已是大多數用戶的必然選擇。隨著生產廠家技術、工藝水平的不斷改進，無觸點穩壓器的工作可靠性不斷提高，產品的可靠性指標是其質量屬性中極為重要的部分。產品的可靠性越高，所需維修保養的費用就越低，從而可盡量減少用戶的開支，并保證用戶設備的正常運行。同時也隨著用戶對該產品認識的不斷深入，無觸點穩壓器一定會有一個更好的前景。
