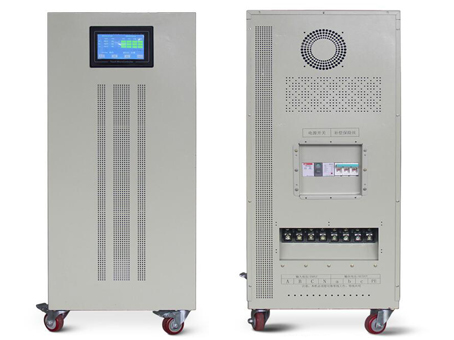

三相精密穩壓器（380伏）智能型精密儀器穩壓器
精密儀器的安全使用供電是必須要求的一個基準，對一些精密、貴重儀器設備，要求提供穩壓、恒流、穩頻、抗干擾的電源；對一些重要實驗室及精密儀器則必須建立不中斷供電系統，還要配備專用電源。380伏,智能型精密儀器穩壓器采用12位高速AD采樣,CPU控制,擁有人性化的人機界面LCD液晶顯示控制面板,有24塊可控硅控制9個變壓器補償穩壓,全自動穩壓過程沒有觸點碳刷以及電機等機械裝置,純電子電路,所以又名無觸點,或者電子穩壓器,智能無觸點穩壓器具有穩壓精度高,**可達1%,穩壓速度快,沒周波采集64個點,然后由CPU發出指令20毫秒即可完成補償穩壓,此外無觸點穩壓器還具有相續,過壓,過載,等保護功能,并且具有輸出故障檢測等功能,可分調,可同調也可自動選擇分調或者同調,當智能無觸點穩壓器出現故障的時候還可以選擇性的無間隙跳轉旁路或者切斷電源同時顯示屏顯示故障原因,總之是一款非常**的穩壓器

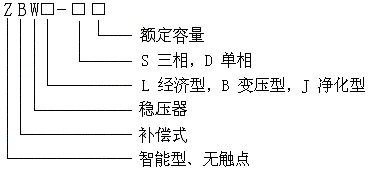

一、型號命名：
二、技術指標
輸入 | 穩壓范圍 | 3Φ4W+G380V±20%或3Φ4W+G220V± 20% 或3Φ4W+G200V± 20%或3Φ4W+G460V± 20% |
頻率 | 47HZ~63HZ | |
輸出 | 額定電壓 | 380V或400V或220V或200V或460V |
中心電壓值調節范圍 | ±7% | |
穩壓精度 | ±（1~5）%可選擇（常規設定為±2%） | |
響應時間 | 快（一個電源周波20ms） | |
波形失真 | 不產生附加波形畸變（靜態） | |
效率 | ≥98% | |
三相不平衡度 | 三相電壓自動平衡 | |
延時輸出 | 先穩壓再輸出（保護設備不受沖擊） | |
保護 | 過壓 | 輸出相電壓超過10%，切斷輸出或不間斷轉向旁路 |
欠壓 | 輸出相電壓低于10%，切斷輸出或不間斷轉向旁路 | |
缺相 | 具備（自動切斷） | |
過載 | 電子檢測，過載3分鐘內切斷輸出 | |
過流 | 電子檢測和斷路器雙重保護 | |
短路 | 電子檢測和斷路器雙重保護 | |
旁路 | 不間斷自動旁路 | |
指示 | 電壓 | A、B、C、ΣABC三相分別具有真有效值數字顯示 |
電流 | A、B、C、ΣABC三相分別具有真有效值數字顯示 | |
工作狀態 | 穩壓狀態/市電狀態 | |
異常 | 過壓、欠壓、過載、保險絲斷 | |
工作方式 | 具有穩壓和市電兩種工作方式 | |
過載能力 | 5倍額定電流1秒鐘 | |
三、性能特點
響應速度快 | 12位高速AD采集，每周波采集64點，單片機進行數字處理運算，電子模塊快速補償 |
可設定多種調整方式 | 同調：當設定同調時，AD同時采集A、B、C三相電壓的真有效值進行平均計算，給出指令進行補償，可以有效提高三相電壓的不平衡度 |
分調：當設定分調時，三相電壓各自調整，保證三相電壓都在精度范圍內，特別適合單相負載 | |
自動判斷：微電腦自動分析應該進行同調或分調 | |
測量技術先進 | 12位AD采集，單片機進行數字濾波及真有效值計算 |
控制精確無誤 | 大規模可編程邏輯器件與單片機的**配合 |
人性化的界面 | 通過操作面板觸摸鍵可以設定各種指標（輸出電壓、穩壓精度、保護功能） |
輸出波形無失真 | 無觸點過零開關切換，同頻、鎖相、正弦波疊加補償原理 |
抵抗諧波干擾 | 真有效值電壓檢測 |
負載范圍廣 | 阻性、容性、感性負載都能適應 |
緩起動抗沖擊 | 具有先穩壓再輸出功能 |
保護功能全 | 當出現過壓、欠壓時可在1秒內保護或者不間斷自動轉換至旁路工作，并且具有完善的缺相、過載、短路保護及故障后聲光報警功能 |
電壓電流顯示 | 電壓、電流分別真有效值數字顯示 |
四、工作原理
采用微電腦（MCU+PLD+12位高速AD）智能檢測，輸出指令控制電子模塊（IGBT或SCR）的快速切換，通過變壓器同頻、鎖相、正弦波疊加補償保持輸出電壓的穩定。響應速度快、無碳刷、無觸點、無機械、三相電壓自動平衡。
五、型號規格
型號 | 額定容量(KVA) | 輸入電壓 范圍 (V) | 輸出電壓（V） | 額定輸出電流 (A) | 機柜外形尺寸 (mm) 寬X厚X高 | 重量 (kg) |
ZBW-S10 | 10 | 3Φ4W+G380V±20% 3Φ4W+G220V±20% 3Φ4W+G200V±20% 3Φ4W+G460V±20% （任意）
| 3Φ4W+G380V 3Φ4W+G220V 3Φ4W+G200V 3Φ4W+G460V ±7% 可設置 | 15 | 350×600×750 (帶鎖定輪子) | 140 |
ZBW-S20 | 20 | 30 | 160 | |||
ZBW-S30 | 30 | 46 | 180 | |||
ZBW-S50 | 50 | 76 | 390×650×870 (帶鎖定輪子) | 195 | ||
ZBW-S80 | 80 | 120 | 660×660×1500(老) 460×650×1200(新)
| 316 | ||
ZBW-S100 | 100 | 152 | 330 | |||
ZBW-S120 | 120 | 180 | 380 | |||
ZBW-S150 | 150 | 228 | 700×700×1600 | 450 | ||
ZBW-S180 | 180 | 273 | 490 | |||
ZBW-S200 | 200 | 300 | 530 | |||
ZBW-S250 | 250 | 342 | 1100×800×2100 | 630 | ||
ZBW-S320 | 320 | 486 | 720 | |||
ZBW-S400 | 400 | 608 | 810 | |||
ZBW-S500 | 500 | 760 | 910 | |||
ZBW-S600 | 600 | 912 | 1050 | |||
ZBW-S800 | 800 | 1216 | 1800×1000×2100 | 1300 | ||
ZBW-S1000 | 1000 | 1520 | 1650 | |||
ZBW-S1200 | 1200 | 1824 | 1900 | |||
ZBW-D3 | 3 | 單相 176V-264V | 單相 220V±7% 可設置 | 14 | 300×600×600 (帶鎖定輪子) | 20 |
ZBW-D5 | 5 | 23 | 28 | |||
ZBW-D10 | 10 | 45 | 50 | |||
ZBW-D20 | 20 | 91 | 80 | |||
ZBW-D30 | 30 | 136 | 100 | |||
ZBW-D50 | 50 | 227 | 660×660×1400 | 140 |
六、適用范圍
各種精密儀器：數控加工中心、醫療設備、印刷機械設備、環境試驗設備、電子檢測設備、通訊設備等，尤其適用于電網波動幅度大、電壓瞬間突變等惡劣供電環境。
