調壓器屬可調式自耦變壓器，由環形變壓器（調壓線圈）和碳刷組成，碳刷沿著調壓線圈表面轉動，改變碳刷接觸的位置，即改變一次和二次線圈的匝數比達到改變和調節電壓的目的，可在額度電壓內自由調節，這就是調壓器。

調壓器接線以及使用注意事項

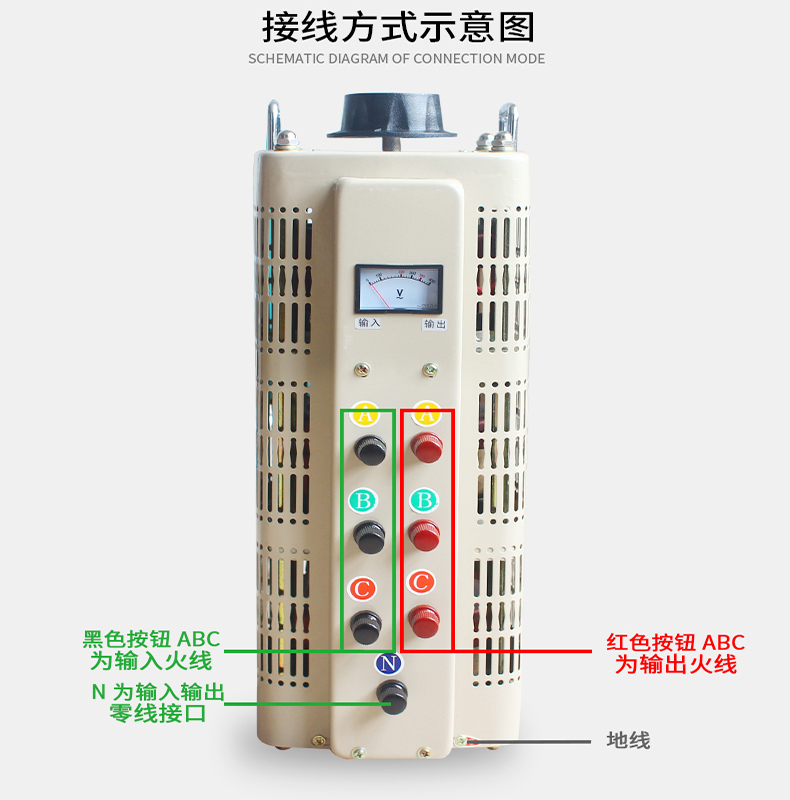

    1、 調壓器分單相調壓器、三相調壓器，單相調壓器A、X接線柱為輸入端，a、x接線柱為輸出端；三相調壓器A、B、C接線柱為輸入端，a、b、c接線柱為輸出端，O接線柱為星形（Y形）中性點。

    2、 新安裝或長期不用的調壓器，運行前須用500V兆歐時才可安全使用，否則應進行熱烘處理。熱烘處理方法一般可取帶電干燥法或送烘房干燥，干燥后應檢查各緊固件是否松動，如有松動應加以緊固。

    3、 調壓器必須良好接地，以保證安全。

    4、 不準并聯使用。

    5、 本機的輸入電壓值不得超過額定電壓（即105%U額定輸入），以免燒壞本機或用電器，在不使用本機時，應將輸出電壓調至0V，且切斷輸入電源。

    6、 本調壓器額定電源即為調壓器最大輸出電流，計算方法如下：

    I2=Imax=P2/Uomax

    I2:額定輸出電流；Imax:最大輸出電流；

    P2：額定容量；Uomax:最大輸出電壓使用時應注意輸出電流不超過額定值，

    如有短時過載，不能超過表3的規定，否則易使調壓器壽命降低，甚至燒毀。

    7、 使用時應緩慢均勻地旋轉手柄，以免引起電刷損壞或產生火花。

    8、 應經常檢查調壓器的使用情況，如發現電刷磨損過多，缺損，應及時調換同種規格的電刷，并用零號砂紙墊在電刷下面轉動手輪數次數，使電刷磨面磨平，接觸良好，方可使用。調換的銅石墨復合電刷必須符合規格要求。

    9、 線圈與電刷接觸的表面，應經常保持清潔，否則易引起打火花而燒壞線圈表面。如發現線圈表面有黑色斑點，可用棉紗沾酒精（90%）擦拭表面直  到斑點除去為止。

    10、從電源接到調壓器，調壓器到負載的導線和導線端子接頭應接觸良好，并能通過調壓器的額定電流。

    11、 搬動調壓器時不得用手輪，而應用提手將整個產品提起移動。

    12、 調節器需要橫裝在面板上（僅限于單元調壓器結構）或立裝在其它底座上時可利用調壓器底座的安裝孔加以固定。

    13、 調壓器應經常保持清潔不允許有水滴、油污等落入調壓器內部，定時停電除去內部積聚的灰塵。
