工作原理講解,一看就懂）

變壓器是變換交流電壓、交變電流和阻抗的器件， 當初級線圈中通有交流電流時，鐵芯（或磁芯）中便產生交流磁通，使次級線圈中感應出電壓（或電流）。

基本組成

干式變壓器組成部件包括器身(鐵芯、繞組、絕緣、引線)、油式變壓器由變壓器油、油箱和冷卻裝置、調壓裝置、保護裝置(吸濕器、安全氣道、氣體繼電器、儲油柜及測溫裝置等)和出線套管。

1、鐵芯

鐵芯是變壓器中主要的磁路部分。通常由含硅量較高，厚度分別為0.35 mm、0.3mm、0.27 mm，由表面涂有絕緣漆的熱軋或冷軋硅鋼片疊裝而成。

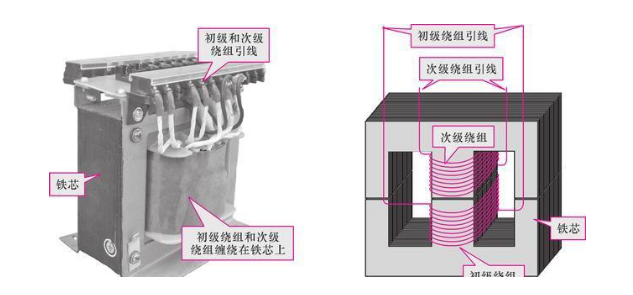

鐵芯分為鐵芯柱和橫片兩部分，鐵芯柱套有繞組;橫片是閉合磁路之用。

鐵芯結構的基本形式有心式和殼式兩種。

2、繞組

繞組是變壓器的電路部分，它是用雙絲包絕緣扁線或漆包圓線繞成。

變壓器工作原理

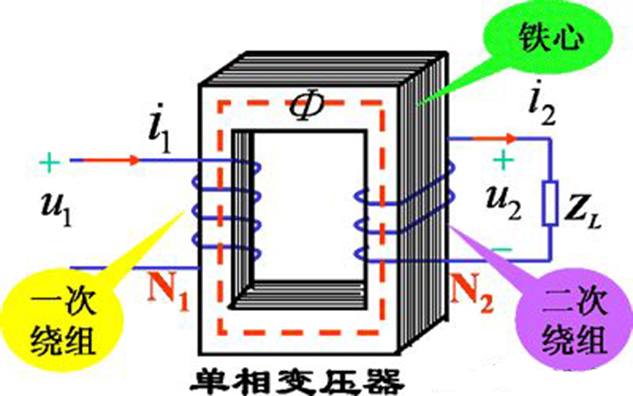

以單相變壓器為例，單相變壓器有兩個線圈共同繞在一個閉合鐵芯上，如右圖所示，其中與電源相連的線圈稱為原邊線圈，與原邊線圈相關的各量的標示符號均在右下角標注以角碼1，如U1、I1等，與負載項鏈的線圈稱為副邊線圈，相關度額各量的標示符號均在右下角標注角碼2，如U2、I2等。

此變壓器工作原理為：當變壓器的原繞組施以交變電壓u1時，便在原繞組中產生一個交變電流i1，這個電流在鐵芯中產生交變磁通Φ，因?yàn)樵⒏崩@組在同一個鐵芯上，所以當磁通Φ穿過副繞組時，便在變壓器副邊產生感應電動勢e2（即變壓電壓）。變壓器中感應電動勢的大小是和線圈的匝數、磁通的大小及電源的頻率成正比。
