交流220V轉直流220V5A10A20A30A電源，交流輸入首先經過輸入濾波電路（輸入濾波器），再通過整流電路變換為直流，經過輸入緩沖電路（抑制電壓、電流浪涌電路）進入功率逆變電路，在此環節中加有輸入過壓、欠壓保護等電路，當交流輸入超出或低于額定輸入范圍時或輸入缺項時，關斷功率逆變電路。經過功率逆變電路后將直流電壓轉換為高頻交流電壓，該交流電壓通過變壓器隔離降壓后輸出低壓交流電壓，再經輸出高頻整流和濾波后輸出穩定的直流電壓給負載供電。
主控控制電路通過采集輸入電壓、電流信號來調節逆變電路開關管工作狀態，輸出穩定的直流電壓；接收保護電路、電壓調節信號和恒流設定信號，實現對電源的保護及設定；輸出采集的輸出電壓、電流值和電源工作狀態信號提供給面板表頭和狀態指示燈進行顯示。
交流220v轉直流220v電源參數標準：
技術參數： | |
交流輸入 | 10KW以下單相220V±10% |
10KW以上三相380V±10% | |
直流輸出 | 電壓0-額定值可調 電流0-額定值可調 |
穩壓精度 | 源效應：≤0.1%有效值（輸入電源電壓變化±10%時引起的輸出電壓的變化率） |
時漂：≤0.3%有效值（電源連續工作時間大于8個小時引起的輸出電壓的變化率） | |
溫漂：≤0.03%有效值/℃（電源使用環境溫度范圍內由環境溫度變化引起的輸出電壓的變化率） | |
負載效應：≤0.3%有效值（電源輸出電流從零至額定值變化時引起的輸出電壓變化率） | |
穩流精度 | 效應：≤0.1%有效值（輸入電源電壓變化±10%時引起的輸出電壓的變化率） |
時漂：≤0.8%有效值（電源連續工作時間大于8個小時引起的輸出電壓的變化率） | |
溫漂：≤0.03%有效值/℃（電源使用環境溫度范圍內由環境溫度變化引起的輸出電壓的變化率） | |
負載效應：≤0.3%有效值（電源輸出電流從零至額定值變化時引起的輸出電壓變化率） | |
輸出紋波 | 穩壓狀態：≤0.1%+5mV（rms）（有效值） |
穩流狀態：≤0.2%+10mA（rms）（有效值） | |
輸出顯示 | 4位半數字表 精度 ：±1% +1個字 |
顯示格式 00.00V-19.99V；000.0V-199.9V；0000V-1999V； | |
電壓電流設定 | 10 圈電位器 |
過壓保護 | 內置O.V.P保護，保護值為額定值+5%，保護后關閉輸出，重新開機解鎖 |
過流保護 | 過載、短路、定電流輸出 |
溫度保護 | 內置O.T.P保護，保護值為85℃±5%（散熱器溫度），保護后關閉輸出 |
輸出極性 | 輸出正(+)、負(－)可以任意接地 |
散熱方式 | 強制風冷 |
操作環境 | 室內使用設計，溫度： 0℃～40℃；濕度：10%～85% RH |
儲存環境 | 溫度：-20℃～70℃；濕度：10%～90% RH |

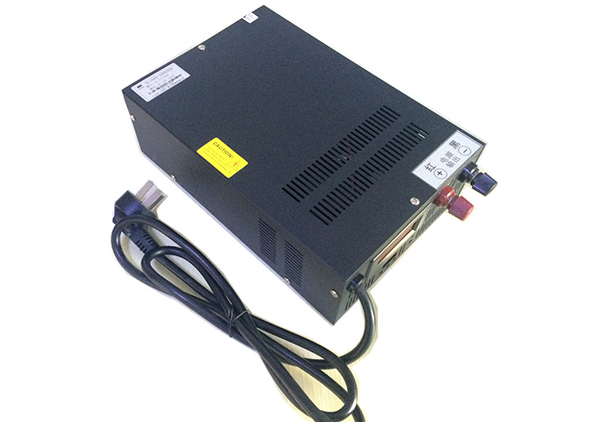

交流220v轉直流220v電源（AC/DC）穩壓電源是專門為實驗室、學校和生產線的使用而設計，其輸出電壓和輸出負載電流都可在0和標稱值之間連續可調。且具有關斷的外電路保護功能及自帶一個3.3V/5.0V/1A固定輸出。電源的穩定度和紋波系數 都非常好且有完美的保護電路?？梢詽M負荷長時間工作既可用作穩壓電源也可用作穩流電源。
