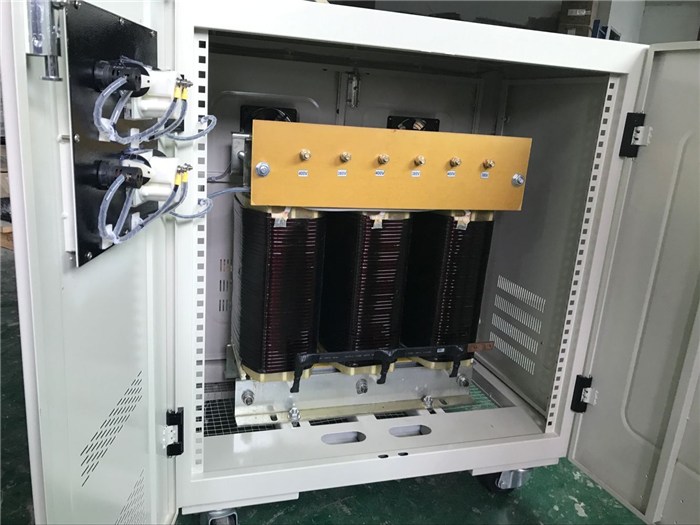

50kva三相隔離變壓器

隔離變壓器采用三相雙繞組結構，具有防雷擊、防干擾特性，原、副邊每個繞組分成兩個線圈，該兩個線圈是用兩層互相絕緣的金屬箔并繞起來的。于是兩個線圈之間就存在電容C(所謂容性隔離變壓器)。三相隔離變壓器接法可根據需要采取以下兩種接線方式任意組合，接在三相四線制系統一側的繞組宜接成Z形接法；接在三相三線制系統一側的繞組宜接成六角形接法。

三相隔離變壓器的原理

三相隔離變壓器的工作原理和其他變壓器的原理一樣，都是利用電磁感應。隔離變壓器一般是指1：1的變壓器（例如：380v變380v變壓器）。由于次級不和大地相連，次級任一根線與大地之間沒有電位差，使用安全，常用作維修電源。但是隔離變壓器不全是1：1變壓器，控制變壓器和電子管設備的電源也是隔離變壓器，如電子管擴音機、電子管收音機和示波器和車床控制變壓器等電源都是隔離變壓器。

一般變壓器原、副繞組之間雖也有隔離電路的作用，但在頻率較高的情況下，兩繞組之間的電容仍會使兩側電路之間出現靜電干擾。為避免這種干擾，三相隔離變壓器的原、副繞組一般分置于不同的心柱上，以減小兩者之間的電容；也有采用原、副繞組同心放置的，但在繞組之間加置靜電屏蔽，以獲得高的抗干擾性。靜電屏蔽就是在原、副繞組之間設置一片不閉合的銅片或非磁性導電紙，稱為屏蔽層，銅片或非磁性導電紙用導線連接于外殼。有時為了取得更好的屏蔽效果，在整個變壓器罩一個屏蔽外殼。對繞組的引出線端子也可加屏蔽，這樣可使原、副繞組之間只剩磁的耦合，而其間的等值分布電容可小于0.01pF，從而大大減小原、副繞組間的電容電流，有效地抑制來自電源以及其他電路的各種干擾。

三相隔離變壓器如何接線

隔離變壓器采用三相雙繞組結構，具有防雷擊、防干擾特性，原、副邊每個繞組分成兩個線圈，該兩個線圈是用兩層互相絕緣的金屬箔并繞起來的。于是兩個線圈之間就存在電容C（所謂容性隔離變壓器）。然后可根據需要采取以下兩種接線方式任意組合，接在三相四線制系統一側的繞組宜接成Z形接法；接在三相三線制系統一側的繞組宜接成六角形接法。
