整流變壓器與普通電源變壓器的區別在哪里？我們首先來了解一下變壓器，變壓器是根據電磁感應定律將交流電變換為同頻率不同電壓的交流電的設備。變壓器有多種功能：① 高效、經濟、 方便地升高電壓，減小電流，以滿足遠距離、大功率輸電的要求；②方便地降低電壓，利于近距離供電，或進一步降低到安全電壓（如8伏、12伏、24伏等 ） ，以保證人身安全；③變換電流；④變換阻抗；⑤變換相數；⑥變換相角；⑦既不變換電壓，也不變換電流和相角，只是以1∶1的變比將其兩側的電路用高強度絕緣予以隔離稱之安全變壓器。變壓器在電力系統中幾乎起著和發電機同樣重要的作用。

變壓器的結構

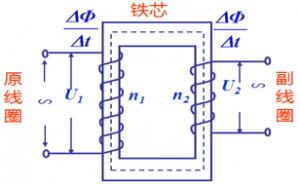

變壓器的結構簡圖如下圖所示，主要包過三個：①原線圈（初級線圈）、②閉合鐵芯、③副線圈（次級線圈）。

①原線圈（初級線圈）：匝數一般用n1表示，線圈兩端的電壓用U1表示，外界與交變電源相連接，將電能轉化成磁場能，產生交變磁場。

②閉合鐵芯：形成閉合磁路，減小磁場能損失。

③副線圈（次級線圈）：其匝數用n2表示，線圈兩端的電壓用U2表示，將磁場能轉化成電能輸出。

變壓器的工作原理

當原線圈通有交流電，會在鐵芯內產生變化的磁場，副線圈處在鐵芯的磁場內，將產生感應電流（互感現象），原副線圈的磁場變化情況是一樣的，所以原副線圈的ΔΦ/Δt相同（忽略磁場能損失）。

如果原線圈通直流電，副線圈不會產生感應電流。

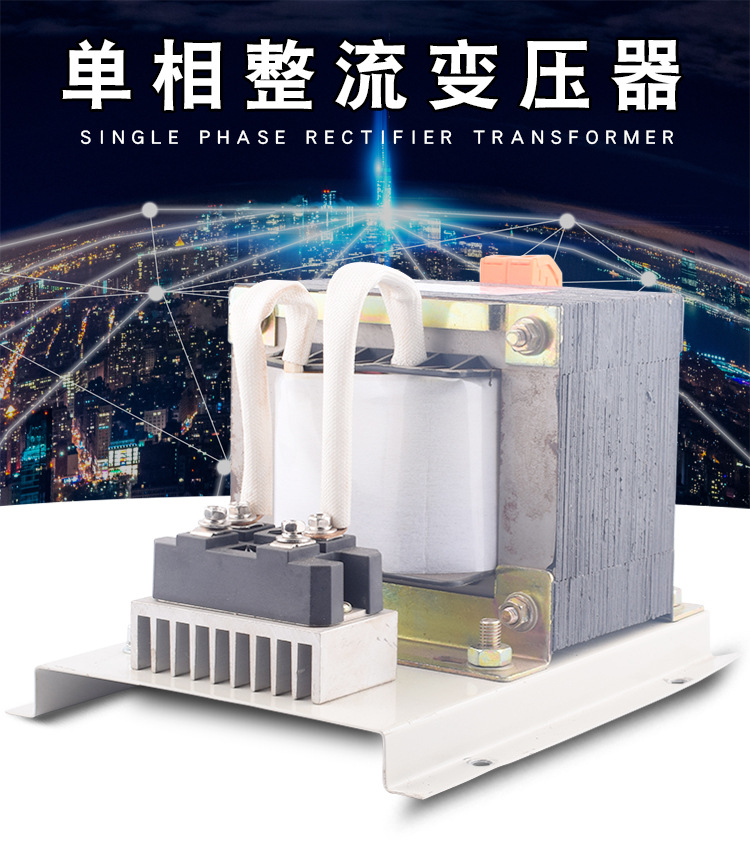

整流變壓器與普通電源變壓器的區別

  1.整流變壓器的電流波形不是正弦波。由于整流器各臂在同一周期內輪流導通，流經整流臂的電流波形為斷續的近似矩形波、所以整流變壓器各相繞組中的電流波形也不是正弦波。

  2.整流電路輸出的直流電壓不是純的直流，其波形在某種程序上是脈振的，帶有交流成分，顯然相數越多，直流電壓的脈動就越小。一般實際應用的整流線路相數最多不起過12相，為了減小直流電壓的脈動，在整流電路中串聯著濾波電抗器及并聯電容器，這樣可以使整流后的電壓接近純的直流。

  3.在三相整流電路中，二次繞組的利用系數，三相半波的K2-0.67；而六相半波的K2=0.55，都不高，變壓器利用系數的高低與其連接方式直接有關，根據整流裝置的要求，整流變壓器的二次側有多種的連接，但為了提高變壓器的利用系數，應盡量采用三相橋式和雙反星形帶平衡電抗器的整流電路。

  4.所有的整流變壓器實際上都有漏抗存在，在整流過程中，當某一陽極整流完畢后而換另一個陽極整流時，陽極電流的變化不會突變，而是一個陽極電流慢慢減弱，另一個陽極電流慢慢增強，因而產生了兩個陽極同時整流即所謂重疊現象，有重疊現象存在時，一、二次電流以及整流后的直流電壓等的數值都要引起變化。

  5.整流變壓器的阻抗比通常電力變壓器大，整流變壓器往往二次電流大、電壓較低、因此當整流器件擊穿時，變壓器繞組中就會流過很大的電流，產生比普通變壓器大得多的電動力。為了有效地限制短路電流，變壓器的阻抗設計的大些，其繞組的鐵芯等結構的機械強度也要相應增強，所以其外形較矮胖。

  6.整流變壓器漏抗壓降大，輸出外特征較軟，所以它有特殊的繞組連接組及外償裝置。

  7.整流變壓器的絕緣強度及絕緣厚度比同電壓等級、同容量的電源變壓器大。
