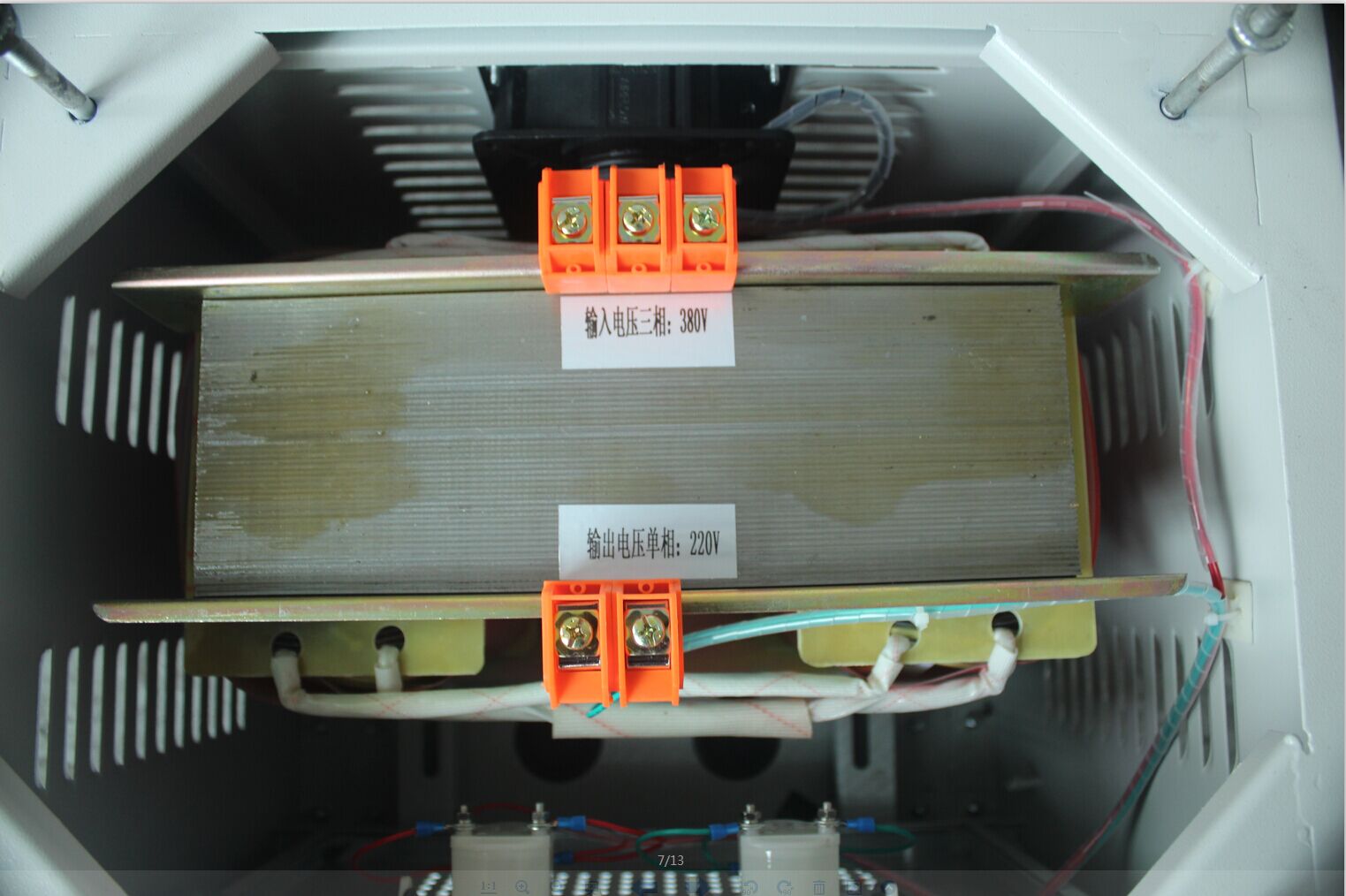

三相220V變壓器是3個相同的容量單相變壓器的組合.它有三個鐵芯柱,每個鐵芯柱都繞著同一相的2個線圈,一個是高壓線圈,另一個是低壓線圈.三相電是產生幅值相等、頻率相等、相位互差120°電勢的發電機稱為三相發電機；以三相發電機作為電源，稱為三相電源；以三相380轉220變壓器電源供電的電路，稱為三相電路。U、V、W稱為三相，輸入相與相之間的電壓是線電壓，電壓為380V，輸出相與相之間的電壓是線電壓，電壓是220V。

220V三相變壓器技術參數：

1、輸入額定電壓：三相380V

2、輸出額定電壓：三相220V 200V

3、頻率：50HZ/60HZ

4、效 率：≥98%

5、溫 升：<75度

6、波形畸變：<0.1%

7、絕緣等級：B級

8、工作形式：干式隔離式

9、高壓測試：1500V，1分鐘無擊穿

10、接線方式：Y型

11、冷卻方式：風冷

12、外形美觀大方，有移動式腳輪，便于移動和安裝。

三相220V變壓器的特點

1)由于三相220V變壓器的計算容量小于額定容量．所以在同樣的額定容量下，自耦變壓器的主要尺寸較小，有效材料(硅鋼片和導線)和結構材料(鋼材)都相應減少，從而降低了成本。有效材料的減少使得銅耗和鐵耗也相應減少，故自耦變壓器的效率較高。同時由于主要尺寸的縮小和質量的減小，可以在容許的運輸條件下制造單臺容量更大的變壓器。但通常在自耦變壓器中只有k&le;2時，上述優點才明顯。

2)由于三相220V變壓器的短路阻抗標幺值比雙繞組變壓器小，故電壓變化率較小，但短路電流較大。

3)由于三相220V變壓器一、二次之間有電的直接聯系，當高壓側過電壓時會引起低壓側嚴重過電壓。為了避免這種危險，一、二次都必須裝設避雷器，不要認為一、二次繞組是串聯的，一次已裝、二次就可省略。

4)在一般變壓器中。有載調壓裝置往往連接在接地的中性點上，這樣調壓裝置的電壓等級可以比在線端調壓時低。而自耦變壓器中性點調壓側會帶來所謂的相關調壓?jiǎn)栴}。因此，要求自耦變壓器有載調壓時，只能采用線端調壓方式。

三相380轉220變壓器內部絕緣方式采用H級絕緣，美國Do pont耐高溫Nomex絕緣材料，耐熱系數高，安全性能強。材料采用優質0.35mm矽鋼片和耐高溫玻璃絲包線，損耗低，效率高。力威三相220V變壓器設計合理，電壓變動率低，可長期滿載使用。三相220V變壓器,三相380轉220變壓器_220V三相變壓器的廣泛應用于各類進出口設備配套。

使用條件：

1、適用海拔高度：≤5000m

2、環境溫度：-15℃～+45℃

3、相對濕度：≤90%

4、安裝場所應無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。
