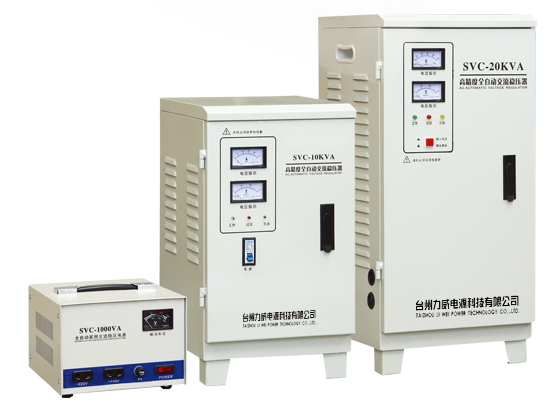

SVC（TND、TNS）系列單相、三相高精度全自動交流穩壓器，其結構由接觸式自耦調節器、伺服式電動機、自動控制電路等組成，當電網電壓不穩定或負載變化時，自動采樣控制電路發出信號驅動伺服電機，調整自耦調節器碳刷的位置，使輸出電壓調整到額定值并達到穩定狀態。三相高精度全自動交流穩壓器是SVC系列單相產品性能的組合，其輸入相制分三相四線制，輸出電壓為線電壓380V在額定電容量范圍內，可同時供電源電壓為三相380V用電設備使用，并設有過壓保護功能。
優點及用途
SVC（TND、TNS）系列穩壓器為穩壓器范圍寬，穩壓精度高、具有延時輸出保護，外觀美、體積小等優點。具有波形不失真、性能可靠、可長期運行等特點，設有過壓保護功能，根據用戶需要，可設欠壓，延時等保護功能。
廣泛用于計算機、測試設備、照明系統、通訊系統、醫療設備、工業自動化設備、音響設備、空調、冰箱、電腦、監控設備等任何用電場所，是一種理想的穩壓電源。確保您的設備正常運行。
技術參數
單相技術參數 | 三相技術參數 | ||||||||||||||||||
輸入電壓 | 150～250V | 輸入電壓 | 280～450V | ||||||||||||||||
輸出電壓 | 220V±3% 110V±4%（5KVA以下輸出附帶110V） | 輸出電壓 | 380V±3%（三相四線） | ||||||||||||||||
相 數 | 單相 | 相 數 | 三相 | ||||||||||||||||
頻 率 | 50～60HZ | 頻 率 | 50～60HZ | ||||||||||||||||
調整時間 | ＞15V/秒 | 調整時間 | ＞15V/秒 | ||||||||||||||||
過壓保護 | 245±5V | 過壓保護 | 245±5V | ||||||||||||||||
延 時 | 短延時3-7秒 | 延 時 | 短延時5±2秒 | ||||||||||||||||
環境溫度 | -5～+40℃ | 環境溫度 | -3～+45℃ | ||||||||||||||||
溫 升 | ＜60℃(滿負荷條件下) | 溫 升 | ＜60℃(滿負荷條件下) | ||||||||||||||||
相對溫度 | 低于90% | 相對溫度 | ＜90% | ||||||||||||||||
波形失真 | 無附加波形失真 | 波形失真 | 無附加波形失真 | ||||||||||||||||
效 率 | ＞95% | 效 率 | ＞95% | ||||||||||||||||
耐 壓 | 2000V 1分鐘 | 耐 壓 | 符合部頒標準 | ||||||||||||||||
單相最大額定功率(KVA)、輸出電流(A) | 三相最大額定功率(KVA)、輸出電流(A) | ||||||||||||||||||
功率 | 0.5 | 1 | 2 | 3 | 5 | 10 | 15 | 20 | 30 | 功率 | 1.5 | 3 | 6 | 9 | 15 | 20 | 30 | 50 | |
電流 | 2 | 4 | 8 | 10 | 20 | 40 | 60 | 80 | 120 | 電流 | 2 | 4 | 8 | 12 | 20 | 28 | 40 | 68 | |
單相穩壓器 輸入電壓 150V-250V | 規格型號 | 輸出電壓 | 輸出精度 | 重量 | 產品尺寸 |
TND-0.5KVA |
單相0.5KVA-5KVA 220V與110V |
220V±3% 110V±4% | 5 | 17*19*13 | |
TND -1KVA | 7 | 20*22*16 | |||
TND -1.5KVA | 8 | 20*22*16 | |||
TND -2KVA | 14 | 26*24*19 | |||
TND -3KVA | 16 | 29*22*24 | |||
TND -5KVA | 27 | 46*24*19 | |||
TND -8KVA |
5KVA-60KVA 220V |
220V±3%
| 40 | 57*27*24 | |
TND -10KVA | 41 | 29*24*42（立） | |||
TND -15KVA | 75 | 40*33*65 | |||
TND -20KVA | 110 | 58*35*68 | |||
TND -30KVA | 165 | 53*43*102 | |||
TND -45KVA | 200 | 79*43*129 | |||
TND -60KVA | 250 | 79*43*129 | |||
輸入電壓280V-450V | TNS-6KVA |
380V |
380V±3% | 39×31.5×77 | |
TNS-9KVA | 43.5×36×77 | ||||
TNS-15KVA | 48×36×70 | ||||
TNS-20KVA | 51.5×40.5×85 | ||||
TNS-30KVA | 59×46×109 | ||||
TNS-40KVA | 64.5×52.5×109 | ||||
TNS-45KVA | 64.5×52.5×109 | ||||
TNS-50KVA | 64.5×52.5×109 | ||||
TNS-60KVA | 64.5×52.5×109 | ||||
TNS-75KVA | 67×56.5×130 | ||||
TNS-100KVA | 67×56.5×130 |
