變壓器（Transformer）是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵芯（磁芯）。主要功能有：電壓變換、電流變換、阻抗變換、隔離、穩壓（磁飽和變壓器）等。單相交流變壓器按用途可以分為：電力變壓器和特殊變壓器（電爐變、整流變、工頻試驗變壓器、調壓器、礦用變、音頻變壓器、中頻變壓器、高頻變壓器、沖擊變壓器、儀用變壓器、電子變壓器、電抗器、互感器等）。電路符號常用T當作編號的開頭.例: T01, T201等。
部分型號尺寸：
型號 | 變壓器容量 KVA | 額定電壓 | 空載損耗 W | 負載損耗 W | 空載電流 | 阻抗電壓 | 聯結組標號 | 外型尺寸 L*b*h(mm) | 重量（約 KG ） | |
初級 | 次級 | |||||||||
DG-5 | 5 |
650 400 380 220 |
380 220 110 36
| 60 | 190 | 12 |
3.5 |
I,IO | 230*240*260 | 60 |
DG-8 | 8 | 80 | 250 |
10 | 280*200*310 | 70 | ||||
DG-10 | 10 | 100 | 280 | 310*230*330 | 80 | |||||
DG-12.5 | 12.5 | 100 | 350 | 430*280*450 | 95 | |||||
DG-16 | 16 | 130 | 430 | 430*300*530 | 105 | |||||
DG-20 | 20 | 160 | 450 | 8 | 450*300*530 | 140 | ||||
DG-25 | 25 | 200 | 500 | 470*330*530 | 160 | |||||
DG-30 | 30 | 230 | 600 | 480*340*570 | 180 | |||||
DG-40 | 40 | 300 | 750 | 530*380*660 | 230 | |||||
DG-50 | 50 | 320 | 950 | 560*380*680 | 290 | |||||
DG-63 | 63 | 380 | 1000 | 6 | 560*420*680 | 320 | ||||
DG-80 | 80 | 460 | 1200 | 620*500*720 | 400 | |||||
DG-100 | 100 | 550 | 1500 | 680*500*780 | 540 | |||||
采 購 BK/DG 單相變壓器 須 知
型號額定容量額定電壓相數
頻率分接范圍聯接組標阻抗電壓
防護要求使用條件外殼材質外殼顏色
外形尺寸訂貨數量交貨限期其他要求

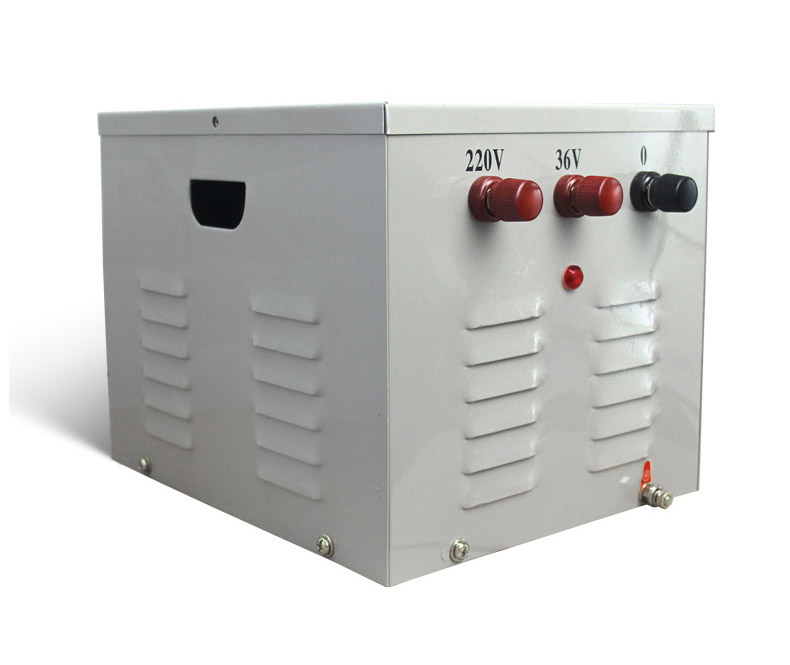

單相220V干式變壓器是本廠在參照國際同類產品，結合我國國情的基礎上研制生產的新一代節能型電力變壓器，從300VA到1600KVA之間，符合IEC439、GB5226等國際、國家標準，繞組采用脫胎整列繞制方法；變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級，產品性能達到國內外先進水平。廣泛適用于交流50Hz至60Hz，電壓660V以下的電路中，廣泛用于進口重要設備、精密機床、機械電子設備、醫療設備、整流裝置，照明等。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置（一般為±5％）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造，但若長期負載使用,總功率不得超過額定容量80%。
