穩壓器是使輸出電壓穩定的設備。220v穩壓器原理，穩壓器有調壓電路、控制電路、及伺服電機等組成。當輸入電壓或負載變化時，控制電路進行取樣、比較、放大，然后驅動伺服電機轉動，使調壓器碳刷的位置改變，通過自動調整線圈匝數比，從而保持輸出電壓的穩定；

TND、TNS 系列高精度全自動交流穩壓器是 SVC 系列交流穩壓器的革新型產品之一。本穩壓器秉承了SVC 穩壓器220v單相的優良性質，本穩壓器更具有外形精美，感觀豪華，經濟完美等特點。該系列穩壓器產品品種多，規格全，外觀美等優點。具有波形不失真，效率高，性能可靠，可長期運行等特點，本穩壓器設有短延時、過壓等保護功能，根據用戶的需要可增設長延時與欠壓保護功能。本穩壓器可廣泛應用于任何用電場所，是一種理想的穩壓電源（穩壓器），確保您的用電設備正常運行。

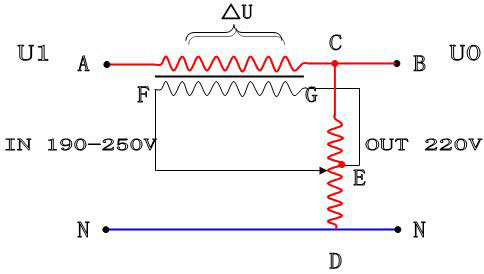

220v穩壓器原理（電路圖）:

技術參數 :

輸入電壓: 150V~260V(自藕式3KVA以下)

          140V~250V(補償式5KVA以上)

輸出電壓: 220V(3KVA以下帶有110V輸出)

穩壓精度: ±1~3%可調(出廠為±2%)

響應速度:≤1S(輸入電壓變化10%時)

頻率:≥90%

使用場合:

本款穩壓器可用于紡織機械、數控加工中心、辦公設備、測試設備、醫療設備、工業自動化設備、家用電器、照明系統、通訊系統等任何需要穩定電壓的場所。

使用條件:

海拔不超過 2000m；最大傾斜度為 22.5°；

周圍介質溫度不高于+40°C(對船用產品為+45°C)和不低于-5°C；放置位置應遠離潮濕空氣、鹽霧、油霧的影響；在受到嚴重振動或顛簸時不能完全可靠工作；在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方；

注意事項:

1、 本系列穩壓器只能室內使用，請按照正常使用條件使用。

2、 本系列三相穩壓器輸入為三相四線制接線，在缺零的情況下不能正常使用，否則會導致穩壓器損壞。

3、 為保證穩壓器正常輸出電壓、電流，減少線路功率損耗，請合理選擇輸入、輸出導線截面積，一般選用銅芯導線接 5A/mm2 計算，若選用鋁芯導線則按 2.5A/mm2 計算。
