OSG三相自耦變壓器適用于交流50Hz，電壓1000V以下的電路中。(auto-transformer)是只有一個繞組的變壓器，一般是作為升壓或降壓用途。當作為降壓變壓器使用時，從繞組中抽出一部分線匝作為二次繞組；當作為升壓變壓器使用時，外施電壓只加在繞組的—部分線匝上。通常把同時屬于一次和二次的那部分繞組稱為公共繞組，其余部分稱為串聯繞組，同容量的自藕變壓器與普通變壓器相比，不但尺寸小，而且效率高，并且變壓器容量越大，電壓越高．這個優點就越加突出。

因此隨著電力系統的發展、電壓等級的提高和輸送容量的增大，自藕變壓器自身由于其容量大、損耗小、造價低而得到廣泛應用。

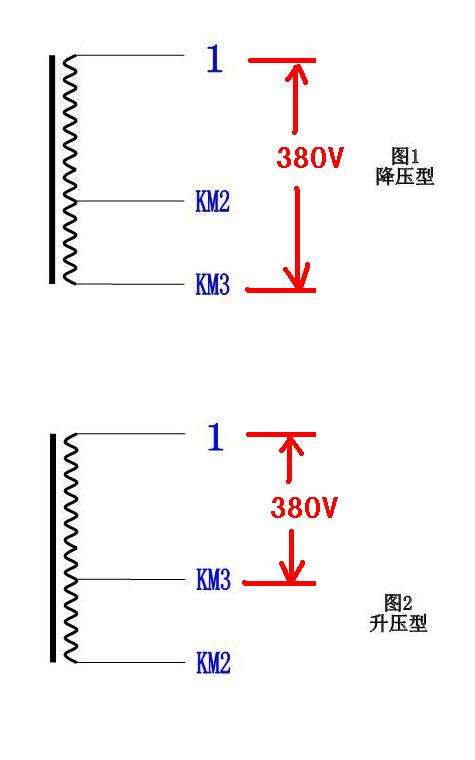

降壓型、升壓型自耦變壓器接線圖（圖中380v為輸入，KM2接輸出）

OSG自耦變壓器的原理

1、自耦變壓器是輸出和輸入共用一組線圈的特殊變壓器.升壓和降壓用不同的抽頭來實現.比共用線圈少的部分抽頭電壓就降低.比共用線圈多的部分抽頭電壓就升高.

2、其實自耦變壓器原理和普通變壓器一樣的，只不過他的原線圈就是它的副線圈,一般的變壓器是左邊一個原線圈通過電磁感應，使右邊的副線圈產生電壓,自耦變壓器是自己影響自己.

3、自耦變壓器是只有一個繞組的變壓器，當作為降壓變壓器使用時，從繞組中抽出一部分線匝作為二次繞組；當作為升壓變壓器使用時，外施電壓只加在繞組的—部分線匝上。通常把同時屬于一次和二次的那部分繞組稱為公共繞組，其余部分稱為串聯繞組，同容量的OSG自耦變壓器與普通變壓器相比，不但尺寸小，而且效率高，并且變壓器容量越大，電壓越高．這個優點就越加突出。
