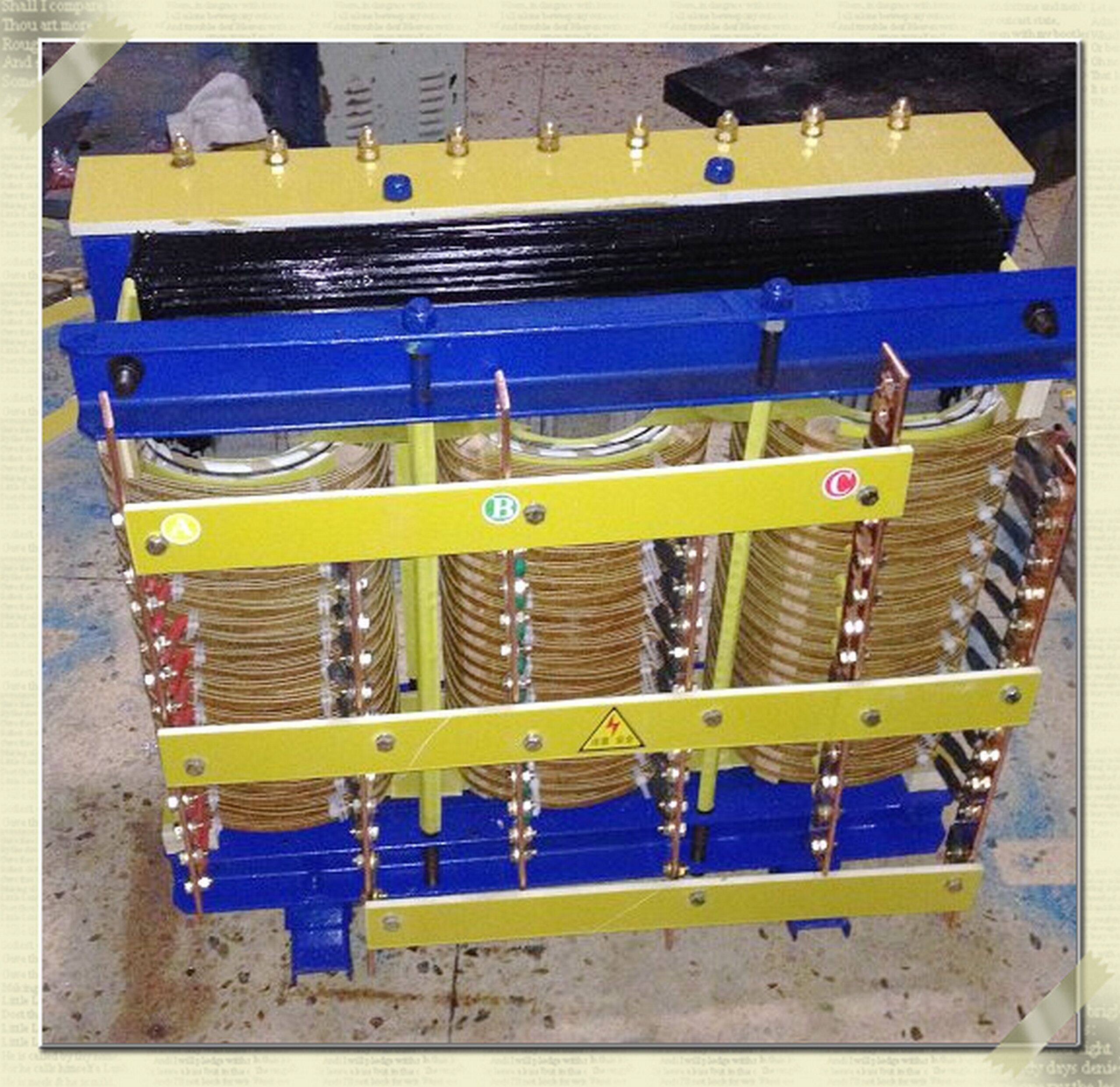

什么是多繞組變壓器？多繞組變壓器是 鐵心上繞有一個原繞組和幾個副繞組的變壓器。各個副繞組的匝數不同,則其端電壓也不同,因此多繞組變壓器可以向幾個不同電壓的用電設備供電。多繞組變壓器在電力系統中最常用的是三繞組變壓器。用一臺三繞組變壓器連接3種不同電壓的輸電系統比用兩臺普通變壓器經濟、 占地少、維護管理也較方便。

鐵心上繞有一個原繞組和幾個副繞組的變壓器。各個副繞組的匝數不同,則其端電壓也不同,因此多繞組變壓器可以向幾個不同電壓的用電設備供電。適用于頻率為50HZ-60HZ、電壓至400伏及以下的電路中，可作為整流電源安全照明、機床控制、電源設備之用。

結構特征

本系列產品鐵芯采用優質晶粒取向冷軋硅鋼片，鐵芯柱和鐵軛采用多級階梯迭積的圓截面或矩形截面。在上、下鐵軛的兩側利用槽鋼作為夾件，通過夾軛螺桿以達到夾緊鐵芯的目的。

初、次級線圈一般為圓筒式和連續式繞組，次級線圈電壓的變換是由串、并聯聯接而達到，線圈的出線頭引至固定的接線板或接線銅排。

絕緣等級分為B級、F級和H級。

本產品分開啟式和防護式，防護式需帶罩殼。

使用條件

1、海拔高度不超過1000米，周圍介質溫度不高于40℃、不低于-30℃。

2、空氣相對濕度不大于85%（溫度為20℃±5℃時）。

3、沒有導電塵埃和足以破壞金屬及絕緣的腐蝕氣體或蒸氣場所。

4、沒有劇烈震動和顛簸且垂直傾斜度不超過5℃的場所。

5、不能發生火災或爆炸、危險的場所。

超過以上正常使用條件時，應按國家標準GB6450-86作相應的定額調整。
