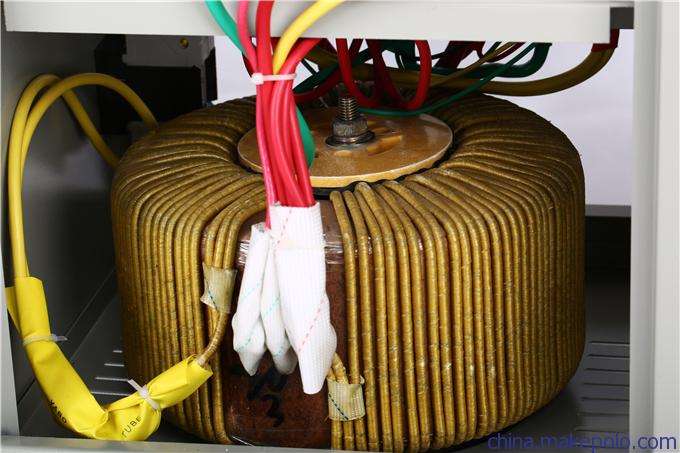

老小區由于電力設施老舊，電壓不穩很常見，嚴重點電器都不能使用，這就需要一臺穩壓器了，那么能不能自己動手自制穩壓器呢？為了滿足無線電愛好者，解決這一問題，我們特設計了一臺造價不高、元器件易購的穩壓器，適合無線電愛好者自制。

　　電路原理：本穩壓器的電路原理如下圖所示。它主要由供電、基準電壓、電壓取樣比較等幾個單元電路組成。

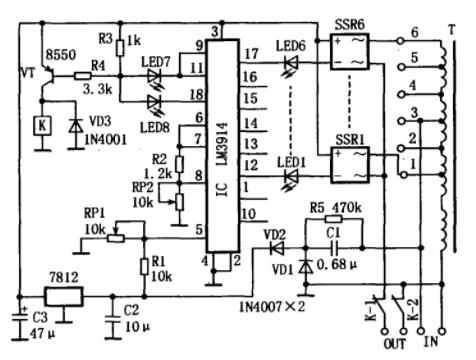

自制穩壓器原理線路圖

　　市電從變壓器的1、2頭輸入，3、4頭為自耦調壓抽頭，5、6頭為控制電路的電源及取樣抽頭。市電電壓正常時，因C點電壓始終為3V（即R1降壓DW穩壓所得），A、B點均大于3V，故A1、穩壓器A2輸出低電平；當市電電壓下降時，5、6頭的電壓也隨之下降，A點電壓也跟著下降，當A點電壓下降到低于3V時，A1輸出高電平，使三極管V1飽和導通，繼電器K1吸合，將調壓器輸出調于1、3頭；當市電電壓繼續下降時，同理B點電壓低于3V時，A2輸出高電平，V2飽和導通，繼電器K2吸合，輸出端調至1、2頭。

　　反之，如果電壓升高時，B點電壓也隨之升高，當B點電壓高于3V時，A2輸出低電平，V2截止，K2釋放，輸出端調至1、3頭；當市電電壓繼續升高時，A點電壓高于3V，A1輸出低電平，V1截止，K1釋放，輸出端調至1、2頭。A1、A2為運算放大器，在這里作電壓比較器用；IC1為三端穩壓塊，它為運算放大器及繼電器提供供電電源；VD5、VD6為保護二極管。

　　元器件的選擇：IC1選用LM78L06。A1、A2選用LM358。V1、V2選用9013。繼電器選用4123、電壓為6V。DW選用3V穩壓管。VD1～VD4選用1N4007，VD6選用1N4148。變壓器的鐵芯可根據穩壓器功率而定，筆者選用的是E型24鐵芯，線圈參數為：1～2用φ0.22mm漆包線繞1800圈；2～3用φ0.27mm漆包線繞400圈；3～4用φ0.27mm漆包線繞850圈，5～6用φ0.21mm漆包線繞145圈。其它元件參數按圖中所標注選用。 安裝與調試：本穩壓器應安裝在金屬機殼內，并具有較好的散熱孔，在電路裝配完成后將RP1及RP2調至最大阻值，用調壓器將輸入電壓調至180V，然后調RP1將A點電穩壓器壓調整在2.9V，此時A1輸出高電平，V1導通，繼電器K1吸合，將輸出端自動調至1、3頭，輸出電壓為220V左右；然后再調調壓器使輸入電壓為140V（此時輸出電壓為180V），調整RP2，使B點電壓為2.9V，此時A2輸出高電平，V2導通，繼電器K2吸合，將輸出端自動調至1、4頭，使輸出電壓再次升高到220V左右。按圖中所給數據，在電網電壓低至120V時，電視機仍能正常收看。需要說明的是：由于繼電器的吸合電流大于釋放電流，輸出電壓會有一定的誤差，需要反復調整RP1和RP2，以達到最佳狀態。
