一種不間斷旁路輸出的穩壓器

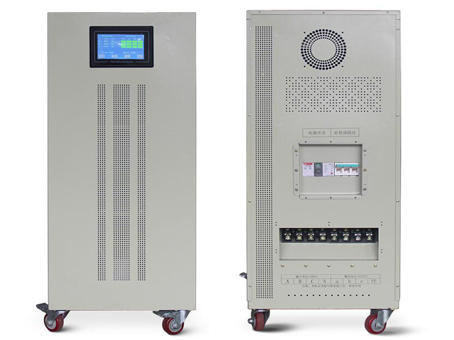

產品名稱：LW-PLG系列 旁路穩壓器（穩變一體柜）是工業級UPS專用旁路系統（隔離+穩壓），當配電網絡供電電壓波動或負載變化時，能自動保證輸出電壓的穩定。具有容量大、效率高、穩壓范圍寬、無附加波形失真和相移、應變時間快、平穩等特點，對于容性、感性及阻性負載均能適應，另能承受瞬間超載，可長期連續工作。有過壓、過流、缺相、相序、短路、機械故障等完善報警保護功能，同時體積緊湊小巧，是傳統機器的2/3，人性化的設計，采用液晶顯示，使用方便。
所有的操作在前面板上一目了然，可以使旁路柜靠墻安裝，減少安裝空間，運行可靠，維修簡便。采用國際先進的DSP數字技術，能在非常短的時間內處理大量的訊息，有效提高了效率和可靠性，清晰的LCD顯示面板由微處理器控制，可顯示：狀態及告警信息、輸入、輸出參數測量：電流、電壓所有參數調試在出廠前已全部完成，用戶只需按面板上的“啟動”按鍵開機或按“停止”按鍵關機即可。
容量范圍：5KVA~200KVA
產品簡介：我們的產品專門為工廠、電廠、石化等大型 UPS 配套生產的旁路穩壓器。我們根據客戶的不同情況及不同的需求協助制定項目方案，優化系統解決方案，以及參與招標投標項目的技術分解和導入。
LW-PLG 系列由隔離變壓器（單變單 / 兩變單 / 三變單）、調壓器、直流逆止二級管、（可選）、變送器（可選）等組成一個完整的備用市電旁路。 LW-PLG 系列具有電壓無級調節，輸出平穩，保護功能完善，穩定可靠，使用維護簡便等特點，性能指標完全滿足 UPS 的正常運行的需要。
基本指標
容 量 | 5KVA ～ 200KVA |
輸出功率因數 | 0.8 |
輸入電壓 | 380V ± 15% （二相或三相） |
輸出電壓 | 220V ± 1～3%( 單相 ) 380V ± 1～3%( 二相或三相 ) |
穩壓精度 | 出廠設定 2.5%(1% ～ 5% 可調 ) |
頻 率 | 50Hz/60Hz ± 2% |
保護功能
過 壓 | 輸出超過額定電壓 10%(可調整)，延時3～5秒切斷輸出電源 |
欠 壓 | 輸出低于額定電壓 15%(可調整)，延時3～5秒切斷輸出電源 |
短 路 | 當負載設備短路時，切斷輸出電源 |
逆 相 | 當三相電相序出現錯誤時，機器報警并切斷輸出電源 |
缺 相 | 當三相電出現缺相時，機器報警并切斷電源 |
散 熱 | 風扇 |
其它
附加波形失真 | ≤ 1% |
附加電壓不對稱度 | 輸出對輸入不對稱增量≤ 1% |
噪音 | ≤ 55dB |
效率 | 容量＜ 40KVA ≥94% |
容量 40～200KVA ≥98% | |
絕緣等級 | F級（其他可定制） |
耐壓 | 穩壓器部份對地 2000VAC/分無擊穿、無飛弧現象 |
隔離變壓器部份對地 2500VAC/分無擊穿、無飛弧現象 | |
絕緣電阻 | 整機對地≥ 2MΩ |
輸入輸出電纜線 | 從正面及底部安裝 |
