三相變單相變壓器是把三相輸入變成一個單相輸出的變壓器。該變壓器輸入相當大一相電流是另外其中一相電流的2倍。它能使單相220V負載電流降低40%；單相380V負載電流相當大一相電流與之相同，而另外兩相是相當大一相電流的50%。它比隔離變壓器成本高。它被廣泛應用于工礦企業特定負載的場合中，解決三相電流嚴重不平衡的問題。

三相變單相變壓器本系列產品適用于交流50/60Hz工作電壓600V以下。該系列變壓器絕緣耐熱等級為F級。 三相變單相變壓器鐵心為冷軋取向優質硅鋼片迭積而成，線圈結構采用圓筒、橢圓筒和矩形筒式。體積小，性能優，安全可靠。 本產品適用于50Hz/60Hz的交流電路中兩個單相負載或單個單相負載的場所，因三相變壓器的輸入端是A、B、C 三相制而輸出只有一個負載或兩個負載，在這樣的情況下輸入端三相的電流必將不平衡使變壓器的某一相負載加重或燒毀變壓器。所以只有一個或兩個負載的用電場所需采用S/D斯考特變壓器；此款變壓器輸出端可以只有一個或兩個負載的情況下能使輸入端的三相A、B、C 的各相電流基本接近平衡起到了解決輸入三相不平衡的技術難題，適合單個或兩個高負載的電路系統設備中。

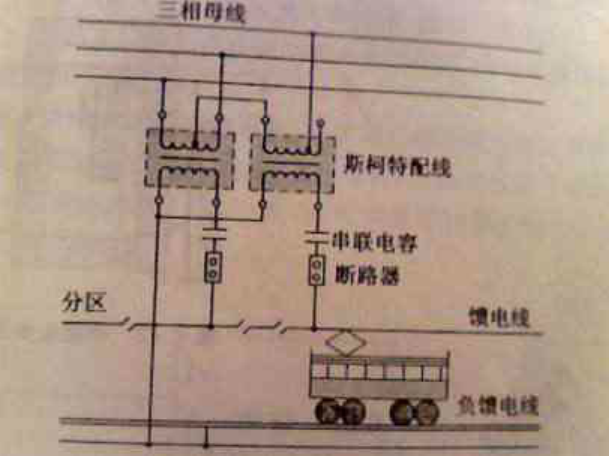

三相變單相變壓器原理圖

三相變單相的變壓器又稱斯考特聯接的變壓器，通常是由二個單相變壓器組成。將一臺變壓器高壓繞組的末端聯接在另一臺高壓繞組的中央，便可組成"T"形結的三相高壓繞組。每個低壓繞組均是簡單的單相繞組，它們之間沒有電的聯系。它們的電壓和電流與普通單相變壓器相同。但每個高壓組繞和電流卻與普通單相變壓器不同。
