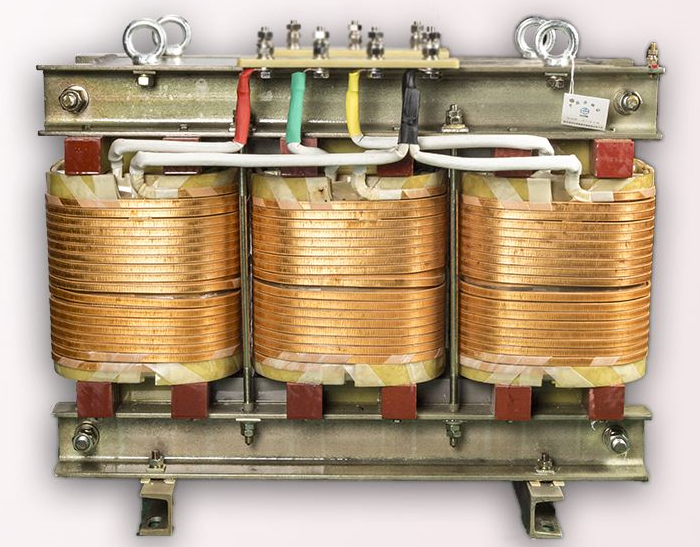

400KVA變壓器型號SG10-400/0.4-0.4干式變壓器結構及特點：SG10干式變壓器具有安全，阻燃防火，無污染，可直接安裝在負荷中心。免維護、安裝簡便。防潮性能好，停運后不經預干燥即可投入運行。損耗低，局部放電量低、噪音小、強迫風冷條件下可以120% 額定負載運行。自己備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。該產品的可靠性指標已經達到國內先進水平。400千伏安變壓器價格http://www.cstjzs.com/show.asp?id=197 .

產品特點：

1.線圈采用銅導線纏繞或箔繞，以玻璃纖維增強，機械強度高，抗短路，耐沖擊能力強。
2.高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好，便于調檔，美觀整齊。
3.鐵芯采用優質晶粒取向冷軋硅鋼片疊制，45度全斜多階梯接縫。表面用樹脂絕緣涂層覆蓋，耐潮濕，防銹，降噪。
4.鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處于穩定壓緊狀態，以降低噪音。
5.變壓器按自冷設計，整體的高(低)壓線圈筒壁內部預留有縱向通風道，可配備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置后，可提高輸出容量20%。
6.配有溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻(PtlOO)。以監測變壓器繞組溫升，自動啟停冷卻風機并設有故障報警、超溫報警和超溫跳閘功能，為干式變壓器提供可靠的過載保護裝置，從而提高干式變壓器運行的安全性。

結構特點：

鐵芯:鐵芯選用進口優質冷軋硅鋼片，三階全斜接縫結構，芯柱采用F級無緯帶綁扎，鐵芯表面采用環氧樹脂包封，降低了空載損耗，空載電流和鐵皮噪聲，夾件和緊回件經特殊表面處理，使產品外觀質量有了進一步提高。

溫控系統和風冷系統:采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，外形美觀等特點，增強了變壓器的過載能力。溫度控制采用智能溫控儀，提高了變壓器運行安全可靠性。

保護外殼和出線母排：保護外殼對變壓器作進一步安全保護，防護等級有IP20、IP23等。外殼材料有鋁合金、冷軋鋼板，不銹鋼等供用戶選擇。低壓出線用標準母線排出線，側出線和頂出線均可，也可為用戶設計特殊出線方式。

SG10-400/0.4-0.4/400KVA干式變壓器執行標準：

GB1094.11-2007 干式電力變壓器
GB/T10228-2008 干式電力變壓器技術參數和要求

GB1094.10-2003 電力變壓器第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙

JB/T10008-2004 6~500KV級變壓器聲級

JB/T56009-1998 干式電力變壓器產品質量分等

SG10-400/0.4-0.4干式變壓器技術參數如下表：

SG10-400/0.4-0.4干式變壓器使用條件：

1.環境溫度：-50℃~+50℃

2.海拔高度<=1000m

3.其他超出本技術條件規定的內容，由用戶與我公司技術部協商處理，并在訂貨時注明。
