在一些工業生產場景中，部分設備可能需要交流 220V 電源，但現場僅有直流 220V 電源。例如，某些自動化生產線中的小型控制器、傳感器等設備，通過逆變器將直流電源轉換為交流電后，即可正常工作。此外，在一些采用直流母線供電的工業系統中，逆變器可實現從直流母線到交流負載的電力轉換，提高系統供電靈活性。

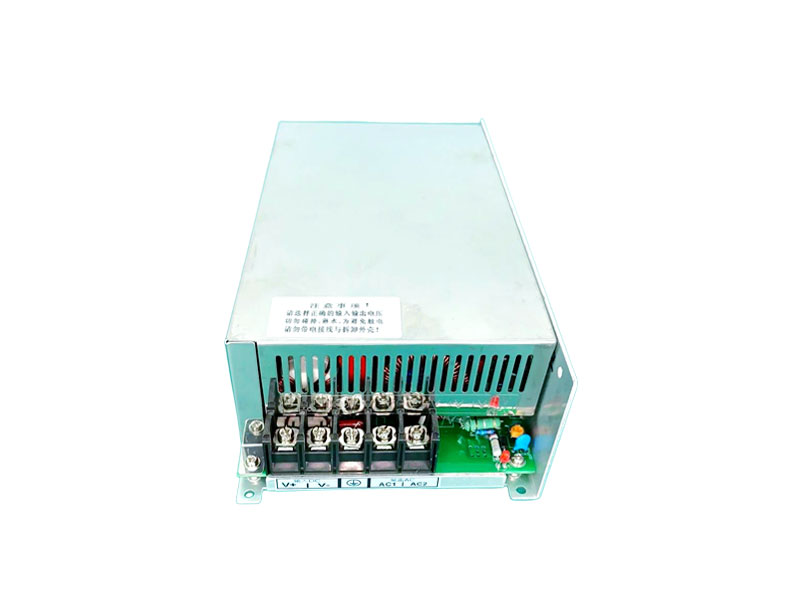

在現代電力應用場景中，直流電與交流電的靈活轉換至關重要。直流 220V 轉交流 220V 逆變器作為實現這一關鍵轉換的設備，220V純正弦波工業逆變電源廣泛應用于諸多領域，為各類依賴交流電運行的設備提供了穩定的電力支持。

一、工作原理

逆變器的核心工作機制是借助特定電路，將輸入的直流 220V 電壓轉變?yōu)榻涣?220V 電壓。其內部主要包含以下關鍵部分：

直流輸入電路：負責連接直流電源，如蓄電池組、太陽能板直流輸出端等，確保穩定的直流 220V 電壓輸入至逆變器。

逆變電路：這是逆變器的核心部件，通常由多個功率開關器件（如絕緣柵雙極型晶體管 IGBT 或金屬氧化物半導體場效應晶體管 MOSFET）組成。通過控制電路發出的特定脈沖信號，這些開關器件快速交替導通與截止，將直流電 “切割” 成一系列高頻脈沖。例如，在常見的全橋逆變電路中，四個功率開關器件兩兩一組，交替工作，使得輸出端電壓極性周期性變化，從而初步形成交流電的波形。

濾波電路：經過逆變電路輸出的高頻脈沖并非標準正弦波交流電，存在較多諧波成分。濾波電路一般由電感（L）和電容（C）組成，利用電感對高頻電流的阻礙作用以及電容對高頻信號的旁路特性，濾除高頻脈沖中的諧波成分，讓輸出波形更加接近標準的正弦波交流 220V 電壓，滿足大多數電器設備對電源波形的嚴苛要求。

控制電路：精準調控功率開關器件的導通與截止時間，確保輸出交流電的頻率穩定在 50Hz 或 60Hz（根據不同應用場景需求），同時維持輸出電壓幅值恒定在 220V。控制電路會實時監測輸入直流電壓、輸出交流電壓與頻率等參數，一旦出現異常，立即調整開關器件的工作狀態，保障逆變器穩定運行。

二、性能特點

輸出波形質量：根據設計不同，逆變器輸出波形主要有正弦波、修正正弦波（準正弦波）和方波。其中，正弦波輸出的逆變器性能最佳，其輸出波形與市電極為接近，能為對電源波形要求極高的設備，如電腦、醫療設備、精密儀器等，提供穩定且高質量的電源，避免因波形畸變導致設備故障或運行不穩定。修正正弦波逆變器輸出波形有一定畸變，但可滿足多數常見家用及工業設備需求，如照明燈具、電風扇、電鉆等。方波逆變器輸出波形最差，僅適用于少數對電源質量要求極低的簡單設備，如電暖器（電阻性負載）。

轉換效率：指逆變器輸出的交流電功率與輸入的直流電功率之比，高效的逆變器轉換效率可達 90% 甚至更高。這意味著在將直流 220V 轉換為交流 220V 的過程中，電能損耗小，可有效降低能源浪費，尤其在使用電池等直流電源供電時，高轉換效率能延長電源使用時間。例如，一款 1000W 功率的逆變器，若轉換效率為 90%，當輸入 1000W 直流電時，輸出交流電功率可達 900W，僅有 100W 電能在轉換過程中損耗。

過載能力：衡量逆變器在短時間內承受超過額定功率負載的能力。優質逆變器具備較強過載能力，可在一定時間內承受 1.5 倍甚至更高倍數額定功率的沖擊負載。例如，某些專為工業應用設計的逆變器，在遇到電機啟動等瞬間大電流沖擊時，能維持穩定運行，確保設備正常啟動，而不會因過載立即保護停機。

保護功能：為確保自身及連接設備安全，逆變器通常配備多種保護機制。常見的有輸入過壓、欠壓保護，當輸入直流電壓高于或低于正常工作范圍時，逆變器自動停止工作并發出警報，避免過高或過低電壓損壞內部電路；輸出過壓、過流保護，防止輸出交流電壓過高或電流過大，保護后端用電設備；短路保護，一旦檢測到輸出端短路，迅速切斷電路，避免發生火災等嚴重事故；過熱保護，當逆變器內部溫度因長時間高負載運行或散熱不良過高時，自動降低輸出功率或停止工作，待溫度恢復正常后再恢復運行。

三、應用場景

離網光伏發電系統：太陽能板產生的是直流電，通過直流 220V 轉交流 220V 逆變器，可將太陽能板輸出的直流電轉換為交流電，供家庭或小型商業場所使用，多余電量還可存儲至蓄電池中備用。在偏遠地區或無法接入電網的場所，這種離網光伏發電系統搭配逆變器，能為用戶提供可靠的電力供應，滿足照明、家電使用等日常用電需求。

通信基站備用電源：通信基站需時刻保持運行，一旦市電中斷，備用蓄電池組將投入工作。此時，逆變器將蓄電池輸出的直流 220V 電壓轉換為交流 220V，為基站內的通信設備、監控設備等持續供電，確保通信網絡暢通無阻，避免因停電導致通信中斷，影響用戶正常通信。

工業設備供電：在一些工業生產場景中，部分設備可能需要交流 220V 電源，但現場僅有直流 220V 電源。例如，某些自動化生產線中的小型控制器、傳感器等設備，通過逆變器將直流電源轉換為交流電后，即可正常工作。此外，在一些采用直流母線供電的工業系統中，逆變器可實現從直流母線到交流負載的電力轉換，提高系統供電靈活性。

應急電源：在醫院、銀行、數據中心等對電力連續性要求極高的場所，當市電出現故障時，逆變器與蓄電池組成的應急電源系統迅速啟動。將蓄電池的直流 220V 轉換為交流 220V，為關鍵設備，如醫院的生命維持設備、銀行的交易系統、數據中心的服務器等提供緊急電力支持，確保在停電期間重要業務不受影響，保障生命安全和數據安全。

車載電源：部分電動汽車或大型車輛上配備有直流 220V 電源系統，通過逆變器可將其轉換為交流 220V，供車載電器設備使用，如車載冰箱、筆記本電腦充電、車載吸塵器等，提升車輛使用的便利性和舒適性。

四、選型要點

功率匹配：根據實際負載功率需求選擇逆變器。需考慮負載設備的額定功率以及啟動時可能產生的沖擊功率。對于感性負載（如電機類設備），啟動電流通常是額定電流的數倍，因此逆變器的額定功率應至少為負載額定功率的 2 - 3 倍，以確保能順利啟動并穩定運行。例如，一臺額定功率為 500W 的電機，建議選擇 1500W 及以上功率的逆變器。

輸入電壓范圍：確保逆變器的輸入電壓范圍與所連接的直流電源電壓相匹配。不同逆變器的輸入電壓范圍有所差異，如常見的有 180V - 270V DC 等。若直流電源電壓超出逆變器輸入電壓范圍，可能導致逆變器無法正常工作甚至損壞。

輸出波形要求：依據負載設備對電源波形的敏感度選擇合適輸出波形的逆變器。如前文所述，對電源質量要求高的設備必須使用正弦波逆變器；一般性負載可選用修正正弦波逆變器；僅對電源有基本需求的簡單設備，方波逆變器或許能滿足，但要注意其對設備可能產生的潛在影響。

功能特性：根據實際使用場景需求，考慮逆變器是否具備一些特殊功能，如通信接口（便于遠程監控和管理）、并聯功能（可多個逆變器并聯使用，增加輸出功率）、電池管理功能（在使用蓄電池供電時，能優化電池充放電，延長電池壽命）等。例如，在大型數據中心備用電源系統中，可能需要逆變器具備并聯功能和遠程監控通信接口，以便實現集中管理和靈活配置功率。
