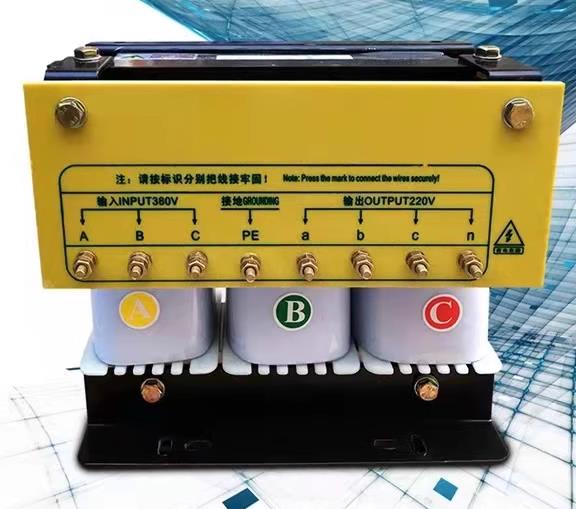

許多進口工業設備（如歐洲、日本、東南亞地區的設備）設計電壓為三相 220V（線電壓），而國內工業電網標準為三相 380V，需通過變壓器實現電壓匹配，三相 380V 轉三相 220V 變壓器的核心作用是將工業常用的三相 380V 電網電壓轉換為設備所需的三相 220V 電壓，滿足不同設備的供電需求。

三相380V轉三相220V變壓器的選型需結合負載特性、供電系統要求及安全規范，確保設備穩定運行、效率達標且避免過載風險。以下是詳細的選型方法：

一、明確核心參數需求

1. 確定額定功率（容量）

計算負載總功率：統計所有三相 220V 負載的額定功率總和（單位：kW 或 kVA），并考慮同時系數（多設備不同時運行時的折減系數，如車間設備通常取 0.7-0.9）和過載系數（短期峰值負載，如電機啟動時需預留 1.2-1.5 倍余量）。

? 公式：變壓器額定容量（kVA）≥ 負載總功率（kW）÷ 負載功率因數（cosφ）× 同時系數 × 過載系數

? 示例：若 3 臺 5kW 三相電機（cosφ≈0.85）同時運行，總功率 = 5×3=15kW，變壓器容量≥15÷0.85×1×1.2≈21.2kVA，可選 25kVA 規格。

區分有功功率與視在功率：感性負載（如電機、變頻器）需按視在功率（kVA）選型，純阻性負載（如加熱設備）可按有功功率（kW）近似選型。

2. 確認輸入 / 輸出電壓與接線方式

輸入電壓：明確電網供電為三相 380V，需確認是線電壓 380V（三相四線制中 L-L 間電壓），避免誤接單相 380V（如某些地區的兩相 380V）。

輸出電壓：需為三相 220V，明確是線電壓 220V（L-L 間），而非相電壓 220V（L-N 間）。

接線組別：

常用組別為 Dyn11（輸入三角形 / 輸出星形帶中性線） 或 Yyn0（輸入星形 / 輸出星形）。

若負載需要中性線（如部分設備需 220V 單相供電），優先選帶中性線（N 線）的接線方式（如 Dyn11），輸出可引出三相 L1、L2、L3 及中性線 N，滿足三相 220V（L-L）和單相 220V（L-N）需求。

3. 確定相數與頻率

三相變壓器需匹配三相負載，頻率默認 50Hz（國內電網標準），若設備為 60Hz 需特殊定制。

二、分析負載特性與特殊要求

1. 負載類型分類

阻性負載（如電加熱、照明）：功率穩定，無沖擊電流，選型時容量略大于計算值即可。

感性負載（如電機、水泵、變壓器）：啟動時存在 3-7 倍額定電流的沖擊，需選能承受短時過載的變壓器，或配置軟啟動器降低沖擊。

容性負載（如變頻器、UPS）：可能產生諧波，需選擇抗諧波變壓器（如采用隔離設計、降低諧波畸變率），或額外配置濾波器。

非線性負載（如精密儀器、PLC）：對電壓穩定性要求高，需選低阻抗變壓器（電壓調整率≤5%），減少負載波動導致的電壓偏差。

2. 安裝環境與防護等級

環境溫度：高溫環境（如車間、戶外）需選耐高溫型號（允許溫升≤100K），或增加散熱裝置（如風扇、散熱片）。

防塵防水：潮濕、多塵場所（如化工車間、戶外）需選防護等級 IP54 及以上的變壓器，避免內部受潮短路。

安裝方式：室內固定安裝可選柜式或落地式，移動場合可選便攜式（帶提手、滾輪）。

3. 安全與認證要求

需符合國家電氣標準（如 GB1094.1-2013《電力變壓器 第 1 部分：總則》）。

涉及醫療、食品等行業需選隔離變壓器（初次級繞組電氣隔離），避免電網干擾和觸電風險。

三、驗證變壓器性能參數

1. 電壓調整率

指負載從空載到滿載時的輸出電壓變化率，優質變壓器調整率應≤±5%，確保負載端電壓穩定在 220V±10% 范圍內（即 198-242V）。

2. 效率

額定負載下效率應≥95%（容量越大效率越高），避免低效變壓器導致的能耗浪費。

3. 短路阻抗

短路阻抗越小，輸出電壓穩定性越好，但短路電流越大；需平衡設備保護與電壓穩定性，一般中小型變壓器短路阻抗為 4%-6%。

4. 絕緣等級與溫升

絕緣等級（如 F 級、H 級）決定耐高溫能力，F 級允許最高溫度 155℃，適用于多數工業場景；溫升需≤80K（環境溫度 40℃時，繞組溫度≤120℃）。

四、規避選型誤區

不盲目追求大容量：容量過大會增加成本和空載損耗，過小則可能過載燒毀，需精準計算負載需求。

忽視中性線需求：若負載需單相 220V（如設備控制回路），需確認變壓器輸出帶中性線（N），且中性線截面不小于相線的 50%。

忽略諧波影響：非線性負載較多時，需選隔離型或抗諧波變壓器，避免諧波放大導致設備過熱或誤動作。

輕視安裝與散熱：變壓器周圍需預留≥30cm 散熱空間，避免與易燃物共處，戶外安裝需防雨防曬。

五、選型流程總結

統計負載總功率，計算所需變壓器容量（含余量）；

確認輸入 380V / 輸出 220V 的接線方式（如 Dyn11）和中性線需求；

根據負載類型（感性 / 容性 / 非線性）選擇對應性能的變壓器；

驗證電壓調整率、效率、絕緣等級等參數是否達標；

結合安裝環境選擇防護等級和安裝方式，確保安全。

通過以上步驟，可選擇到適配負載、穩定可靠且經濟高效的三相380V轉三相220V變壓器，保障設備長期安全運行。
