通信電源屏先進的模塊設計使得整個系統體積很小,卻能提供足夠的功率滿足通訊系統的要求，同時符合機架式安裝的特征。適用于各種規模的交換局、機房、基站、衛星通信、數據通信、鐵路以及電力系統等電網波動范圍很寬的場合。

DCL通信電源屏操作方便，易于安裝和維護。系統模塊插框采用插箱式安裝方式,便于靈活擴容整流模塊和更換監控模塊。

產品原理

通信電源屏兩路市電經過雙路交流切換裝置輸入一路交流，給各個充電模塊供電。通信電源屏充電模塊將輸入三相/單相交流電轉換為直流電，給蓄電池充電，同時給負載供電。當市電斷電或異常時,由蓄電池放電應急供電;
通信電源屏系統中的各基礎監控單元受主監控的管理和控制，通過通訊線將各基礎監控單元采集的信息送給主監控統一管理。主監控顯示直流系統各種信息，用戶也可觸摸顯示屏查詢信息及操作，系統信息還可以接入到遠程監控系統。
通信電源屏除基礎的交流監控、直流監控、開關量監控外，還可以配置絕緣監測、電池巡檢功能，用來對直流系統進行全面監控。

產品特點

本產品符合GBT19826-2005電力工程直流電源設備通用技術條件規定。

本產品符合DLT5044-2004電力工程直流系統設計技術規程。

本產品充電裝置可用高頻充電模塊和相控充電機。

本產品微機控制器可用PLC控制器型和工業級單片機型。　　　　

高可靠性：

1、采用開關電源的模塊化設計，N+1熱備份。

2、充電模塊可以帶電熱插拔，平均維護時間大幅度減少。 　　

3、動力母線和控制母線可以由充電模塊單獨直接供電，可以通過降壓裝置熱備份。 　　

4、硬件低差自主均流技術，模塊間輸出電流最大不平衡度優于5%。 　　

5、可靠的防雷和電氣絕緣措施，選配的絕緣監測裝置能夠?qū)崟r(shí)監測系統絕緣情況，確保系統和人身安全。 　　

6、系統設計采用IEC（國際電工委員會），UL等國際標準，可靠性與安全性有充分保證。 　　

通信電源屏技術指標：

l 交流測量精度：220V及380V±15% 范圍內 ≤ 1.0 %

l 直流測量精度：輸出電壓： 40V~60V范圍內 ≤ 0 .5% 　　　

充電電壓： 55V~58V范圍為 ≤ 0.5% 　　

電池電壓： 12.5V±10%范圍為 ≤ 0.5% 　　

l  充電控制參數：調壓口輸出電壓(DC)：0 ~ 8.0V受控 (100mA) 　　

l  溫度檢測：1路電池室溫度 -40℃~125℃ 　　各章節電池溫度巡檢 -55℃~125℃ 　　

l  電池在線檢測： 據電池節數定幾路檢測  　　

l  絕緣在線檢測： 8~64路,可定制 　　

l  支路開關狀態檢測： 8~64路 　　

l  硅鏈控制： 5級 　　

l  故障記錄： 64條 　　

系統組成（組件）：

按功能單元分，系統由以下組成部件組成，各組件的基本功能如下：

a) 高頻開關整流模塊

高頻整流模塊完成AC/DC變換，實現系統的最基本功能。

b) 交流配電

將三相交流輸入電源通過配電分配到各個高頻整流模塊，其擴展功能為實現兩路交流輸入電源能自動進行投切。

c) 直流饋電

將直流母線電壓通過配電分配到每一路直流輸出回路。

d) 監控單元裝置

進行整個系統的管理，人機對話的實現窗口，主要進行電池充電管理，系統后臺遠程控制。通過監控裝置，把交流、直流、擴展量的各種模擬量，各種開關量信號采集并分析處理，具有聲光告警信息。

e) 電池巡檢

對單體電池電壓監測和告警，我公司提供電池巡檢裝置及電池巡檢單元；分別檢測19節及120節單體電池。

f) 絕緣檢測

對母線和饋出支路的對地絕緣狀況進行監測，產生告警信號，上報數據到監控模塊系統，在監控模塊中顯示詳細的告警信息。

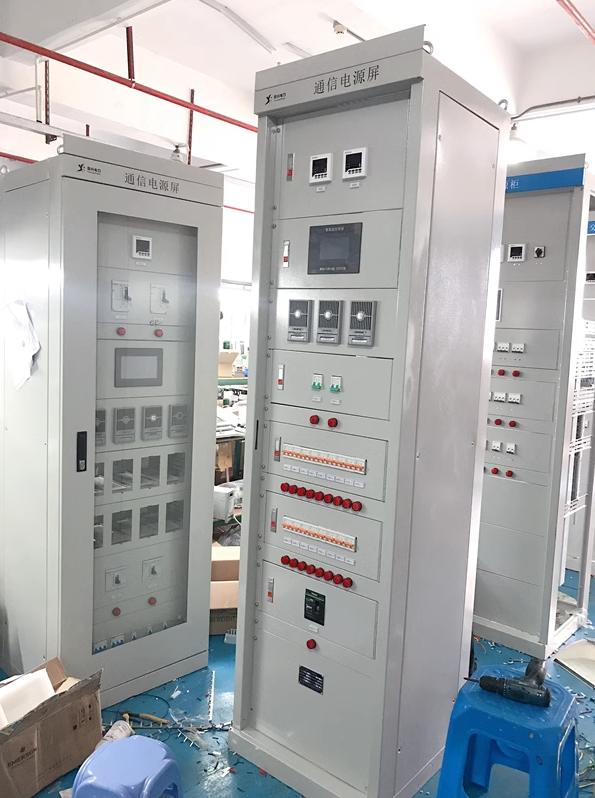

柜體:

組合柜系統：由充電組合柜（充電柜、饋電柜）、電池柜組成。

分體柜系統：由充電柜、饋電柜、電池柜組成。

設備參數:

柜體前面為整扇玻璃門，后面為雙開門，外形美觀大方；

柜體結構設計便于設備安裝調試、維護檢修和運行操作。

外形尺寸有（高X寬X深）2260×800×600mm，2260×800×800mm，2260×600×600mm三種常規標準規格，并且可根據用戶需求定制非標柜體。

型號規格:

DCL系列通信電源屏也可以根據客戶需求加裝同時可輸出DC12V/DC24V/DC110V/DC220V等電源等級中的任意一種或幾種的通信電源屏。
