TSGC2、TSGC2J三相調壓器為三相交流調壓器，由臺州力威電源科技有限公司提供，調壓器基本原理：調壓器就是匝比連續可調的自耦變壓器，當調壓器電刷借于手輪主軸和刷架的作用，沿線圈的磨光表面滑動時，就可以連續地改變匝比  ，從而使輸出電壓平滑地從零調節到最大值。

調壓器系列用在調壓控溫調速調光功率控制等場所使用范圍十分廣泛.適用范圍:家用電器工業設備儀器儀表機械制造冶金等.TDGC2JTSGC2J外形呈圓形屬老產品;TDGC2TSGC2外形呈方形美觀大方稱新型產品。

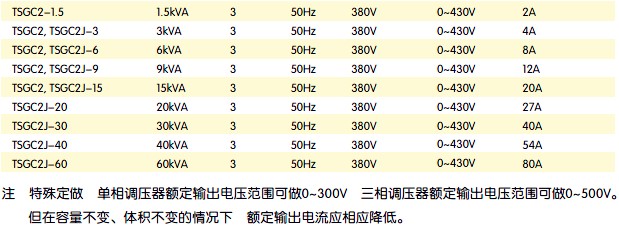

1、 TDGC2、TSGC2調壓器的基本規格如表；
2、 TDGC2J、TSGC2J調壓器的基本規格如表；

3、 調壓器額定（輸出）容量按下式計算：
    P2=√m I2*U2X10-3（kVA）
    式中：P2——調壓器額定輸出容量；m——相數，單相m=1，三相m=3；I2-額定輸出電流（A）；U2-最大輸出電壓（V），三相為線電壓。
4、 調壓器絕緣等級為B級，觸點溫升限值（用半導體點溫計測量）不超過90℃。
5、 過負荷能力，調壓器允許短時間超過額定輸出電流值，但不能超過表3的規定。

調壓器基本原理與主要結構
1、 基本原理：調壓器就是匝比連續可調的自耦變壓器，當調壓器電刷借于手輪主軸和刷架的作用，沿線圈的磨光表面滑動時，就可以連續地改變匝比  ，從而使輸出電壓平滑地從零調節到最大值。
2、 主要結構
    （1） 單元結構：TDGC2-10kVA及TDGC2J-7kVA以下為調壓單元結構，由線圈、電刷、手輪、刻度盤以及底座、外罩等組成，三相及單相大容量調壓 器等由幾個相同規格的單元組合而成。單元調壓器繞組聯接如圖一所示。圖中U1——輸入電壓，U2——輸出電壓，D——電刷。
    （2） 單相組裝結構：單相大容量調壓器系由幾個相同規格的單元組裝而成，各單元接觸組的電刷裝在同一個主軸上，線圈輸入端并聯接，輸出端連接平衡電抗器，以平衡單元間電流分布并擬制環流。單相大容量調壓器繞組聯結如圖二、圖三所示，U1——輸入電壓，U2——輸出電壓，D——電刷，DK、   DK1、DK2是平衡器。
    （3） 三相組裝結構：三相調壓器由三個相同規格的單元同軸組裝而成。繞組聯接成星式，如圖四所示。

正常使用條件
1、 周圍溫度為-5℃ ～ +40℃；
2、 海拔高度不超過2000米；
3、 周圍空氣最大相對濕度90%（溫度為+25℃時）；
4、 電源電壓波形為正弦波或近似于正弦波；
5、 無蒸氣、化學性沉積、灰塵、污垢及其它有害侵蝕性介質；
6、 無嚴重的振動和顛簸；
7、 戶內使用。

安裝使用與維護
1、 調壓器分單相調壓器、三相調壓器，單相調壓器A、X接線柱為輸入端，a、x接線柱為輸出端；三相調壓器A、B、C接線柱為輸入端，a、b、c接線柱為 輸出端，O接線柱為星形（Y形）中性點。
2、 新安裝或長期不用的調壓器，運行前須用500V兆歐時才可安全使用，否則應進行熱烘處理。熱烘處理方法一般可取帶電干燥法或送烘房干燥，干燥 后應檢查各緊固件是否松動，如有松動應加以緊固。
3、 調壓器必須良好接地，以保證安全。
4、 不準并聯使用。
5、 本機的輸入電壓值不得超過額定電壓（即105%U額定輸入），以免燒壞本機或用電器，在不使用本機時，應將輸出電壓調至0V，且切斷輸入電源。
6、 本調壓器額定電源即為調壓器最大輸出電流，計算方法如下：
    I2=Imax=P2/Uomax
    I2:額定輸出電流；Imax:最大輸出電流；
    P2：額定容量；Uomax:最大輸出電壓使用時應注意輸出電流不超過額定值，  如有短時過載，不能超過表3的規定，否則易使調壓器壽命降低，甚至燒毀。
7、 使用時應緩慢均勻地旋轉手柄，以免引起電刷損壞或產生火花。
8、 應經常檢查調壓器的使用情況，如發現電刷磨損過多，缺損，應及時調換同種規格的電刷，并用零號砂紙墊在電刷下面轉動手輪數次數，使電刷磨 面磨平，接觸良好，方可使用。調換的銅石墨復合電刷必須符合規格要求。
9、 線圈與電刷接觸的表面，應經常保持清潔，否則易引起打火花而燒壞線圈表面。如發現線圈表面有黑色斑點，可用棉紗沾酒精（90%）擦拭表面直 到斑點除去為止。
10、從電源接到調壓器，調壓器到負載的導線和導線端子接頭應接觸良好，并能通過調壓器的額定電流。
11、 搬動調壓器時不得用手輪，而應用提手將整個產品提起移動。
12、 調節器需要橫裝在面板上（僅限于單元調壓器結構）或立裝在其它底座上時可利用調壓器底座的安裝孔加以固定。
13、 調壓器應經常保持清潔不允許有水滴、油污等落入調壓器內部，定時停電除去內部積聚的塵。
