穩壓裝置配套改造和岸電箱加裝改造項目，岸電穩壓裝置用于對碼頭岸電傳輸及穩壓，改善岸電品質，提供穩定的 390V±3％／50HZ 的電源供設備使用，確保艦船的供電指標，保證電力系統供電的連續性和可靠性。需重點考慮造船碼頭室外較惡劣的使用環境以及造船碼頭用電設備的特殊要求。
穩壓裝置設備應滿足下列規范、標準的要求
GB11634-89 船用交流低壓配電板通用技術條件
GJB4000-2000 艦船通用規范
GJB1204-91 艦船用交流岸電控制器規范
GJB/Z9001-96 質量管理和質量保證軍用標準
基本性能
1 穩壓裝置額定輸入電壓：三相線電壓 380V／50Hz 工業電源，允許電壓波動范圍±20％(或?qū)掚妷禾厥舛ㄖ?，允許輸入頻率波動范圍±5％。
2 穩壓裝置輸入電源制式：三相三線制＋PE 保護地。
3 穩壓裝置額定輸出電壓：線電壓 390V±3％高質量穩壓裝置。
4 穩壓裝置輸出電源制式：三相三線制。（中性點絕緣）
5 增加旁路開關:當穩壓裝置有故障時, 電源可直通到輸出端，旁通開關與穩壓裝置輸入開關和輸出開關連鎖，做為維修備用和應急預案，增強安全運行。在旁路狀態下，是輸入電源直通輸出端，沒有穩壓功能。
6 岸電穩壓裝置的額定電壓 AC390V,設置一個額定電壓為 390V、額定電流為 100-450A 的輸入主開關，多組輸出主開關不同時使用。
7 穩壓裝置額定輸出功率容量：100-2000KVA。
8 穩壓裝置過載能力：110%額定電流≥1 小時,300%額定電流速斷保護。
9 穩壓裝置的動靜態性能:靜態：±1%,動態：≤3%，在額定電壓、額定功率的狀態下突卸 100%額定負載，0-50%額定負載突加，50%-100%突加，輸出電壓有效值瞬間變化（暫升暫降）：≤5％，并且在 5S 內恢復到額定輸出電壓值。
10 在環境溫度-5℃～＋55℃,濕度 0～95%的情況下能 100％滿負荷長時間 24 小時不停工作。
11 設備艙底部要加裝增高墩，高度為 300mm，防止設備水浸。
12 岸電穩壓裝置通過彩色觸摸屏中文操作界面顯示，主界面為岸電電源的主電路框圖，并以圖形化的形式顯示系統各元器件的運行狀況、故障信息及輸入輸出電源的電壓電流值、溫度值等信息；并顯示系統狀態、操作提示走馬燈、故障位置、故障類型、故障出現時間等信息，預留 485 通訊接口，實現遠程監控。
13 岸電穩壓裝置總出線柜均配備四位數字表，顯示和計量精度為 0.5 級，顯示位數小數點后 1 位, 顯示輸出電源三相線電壓、頻率、三相線電流、視在功率、有功功率、無功功率、功率因數、有功功率計量、無功功率計量，具備 RS485 接口和兼容 MODBUS RTU 協議。
14 岸電穩壓裝置設置兩個空調插座，一個是穩壓前的供電插座，一個是穩壓后經空氣開關供電的插座。兩插座具有銘牌注明“穩壓前供電”，“穩壓后供電”標簽。若空調可接受寬電壓范圍輸入，如 360V-440V 輸入，則可只設置穩壓前供電。
15 岸電穩壓裝置保護功能：輸入相序及缺相保序、輸入輸出過流保護，輸入輸出過壓欠壓保護、短路保護、溫度保護，溫度保護含環境溫度過高保護和油溫高保護，箱子內部的環境溫度高于穩壓裝置所能承受的最高溫度時，設置兩級報警，預警后溫度仍然升高到二級報警則切斷所有輸出開關。冷卻油溫設置兩級報警，預警后溫度仍然升高到二級報警則切斷所有輸出開關。所有報警點可查詢報警歷史記錄。
16 岸電穩壓裝置的工藝要求所有元件牢固，走線整齊，電纜線芯元器件標識齊全與圖紙相符，設備內部螺絲螺帽具有力矩測試并有點漆自檢工藝。

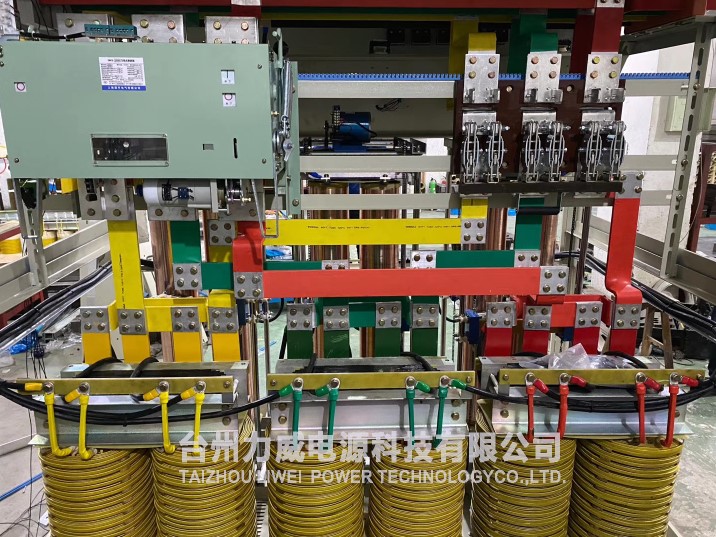

17 岸電穩壓裝置內主回路的所有接線必須用高導電率的銅排連接，嚴禁用電纜連接。
主要性能指標
規格 | 序號 | 規格、內容 | 技 術 參 數 | 備注 |
使用環境 | 1 | 設備工作環境 | 環境溫度-5℃～＋55℃，有鹽霧，油霧與霉菌，相對濕度≥95%，設備可 100％滿負荷長時間 24 小時不停工作。 | |
2 | 設備防護等級 | 設備艙 IP66，全密封保溫設備艙；冷氣主機艙 IP56 | ||
3 | 設備冷卻方式 | 全冷氣散熱 | ||
輸入指標 | 4 | 輸入電源額定線電壓 | 常規三相 314V-456V | |
5 | 輸入電源額定頻率 | 50Hz（±5%） | ||
6 | 輸入電源制式 | 三相三線制+PE 地線 | ||
輸出指標 | 7 | 穩壓輸出電壓范圍 | 390V±3％ | |
8 | 額定輸出線電流 | 0～A | ||
9 | 額定輸出功率容量 | 100-2000KVA | ||
10 | 輸出電源制式 | 三相三線制 | ||
11 | 適用范圍 | 適用于任何形式負載 | ||
12 | 額定輸出頻率 | 50Hz | ||
13 | 取樣電壓 | 取樣電壓通常設置在輸入端，但保留負載端取樣接口，此時在輸入端失效 | ||
14 | 響應時間 | ＜0.5s | ||
15 | 穩定時間 | ≤5s | ||
16 | 波形畸變 | ≤0.1℅ | ||
17 | 平均損耗 | 2℅ | ||
18 | 三相不平衡度 | 同輸入一致 | ||
19 | 延時輸出 | 先穩壓再輸出（保護設備不受沖擊） | ||
20 | 過壓 | 輸出線電壓高于 10℅（418V），報警并延時 切斷輸出 （可設定） | ||
21 | 欠壓 | 輸出線電壓低于 15℅（323V），報警并延時 切斷輸出（可設定） | ||
相關保護指標 | 22 | 缺相、相序 | 具備（報警并自動切斷輸出）、相序保護可選擇 | |
23 | 過載 | 熱保護：超過額定負載時，按反時限切斷輸出電源 | ||
24 | 過流 | 斷路器保護：超過額定輸出電流時，按反時限切斷輸出電源 | ||
25 | 短路 | 斷路器保護：切斷輸出 | ||
26 | 旁路開關 | 當電流不能走穩壓裝置時，可手動對輸入總開關和輸出開關分閘后通過按鈕控制旁路 | 施耐德 | |
開關分閘、合閘，旁路開關與輸入總開關、輸出開關為互為連鎖關系。 | ||||
27 | 輸出主開關 | 輸出主開關具備岸電與船電連鎖功能 | 施耐德 | |
指示指標 | 28 | 告警保護功能 | 輸出電源發生缺相（三相不平衡度）、欠壓、過壓、過流、短路、油溫高、環境溫度高。（保護閥值任意設定） | |
29 | 輸入電源顯示功能 | 顯示輸入電源三相線電壓、三相線電流 | ||
顯示性能指示 | 30 | 輸出電源顯示功能 | 顯示輸出電源三相線（相）電壓、頻率、三示相線電流、輸出電壓諧波分析、視在功率、性有功功率、無功功率、功率因數、有功功率能計量、無功功率計量。（顯示和計量精度為指0.5 級，顯示位數小數點后 1 位） | |
其他性能指示 | 31 | 耐壓強度 | 2500V/AC、1 分鐘，不應有擊穿打火現象（泄漏電流＜10mA）。 | |
32 | 絕緣電阻 | ≥100MΩ（用 500V 兆歐表測量）。 | ||
33 | 噪音 | ≤65 分貝 | ||
34 | 設備整體外形尺寸 | 外形尺寸：4.5M*2.5M*2.8M 按實際需要，需設置安全適用的吊環。底部設置叉車槽。 | ||
35 | 設備整體重量（T） | 按實際重量 | ||
36 | 顏色 | 柜體標準色號：移動艙：淺灰色 |
穩壓裝置主體技術參數說明
型號規格： 整機容量:100-2000KVA
散熱方式: 油式自冷 環境溫度：-45℃~+55℃
輸入電壓:3 相 3 線 380V 土 20% 輸出電壓：3 相 3 線 390V±3%
額定輸出電流：300 A 使用效率：98.5%
波形失真:無波形失真度 相對濕度：0-95%
工作頻率：50HZ 響應時間：<0.5S
噪音（離設備 1 米）：<65db>100MΩ
抗電強度：2500V/60S 設計使用壽命：25 年
絕緣電壓絕緣電壓：線圈對地導體 2500V 60S （<10mA）
輸出電壓調整：可做額定±2%--±5%。
功能
1 穩壓裝置的穩壓方式為感應式穩壓，自動穩壓方式。穩壓輸出有問題是可手動調整輸出電壓。
2 可通過旁路開關而不通過穩壓調節環節而直接供電。旁路開關與輸入總開關、輸出開關為互為連鎖關系。當旁路開關合閘時、輸入總開關和兩個輸出開關不能合閘，當輸入開關和任意一個輸出開關合閘時，旁路開關不允許合閘。
3 此穩壓裝置的控制器的核心部分采用一套可編程控制器（PLC）,確保裝置的可靠性。
4 此穩壓裝置超負載 110％額定容量，運行 1 小時。
5 平均故障間隔時間(MTBF)≥6000h。
6 平均恢復前時間（MTTR）≤1h。
更持久、更耐用、更穩定、更高效
