在電力系統中，三相隔離變壓器發揮著至關重要的作用。它不僅能實現電壓變換，還能有效隔離不同電路，保障系統安全穩定運行。而其接線方式更是影響其性能和功能的關鍵因素。

常見的三相隔離變壓器接線方式有多種。其中，Y/Yn接線方式應用較為廣泛。這種接線方式中，一次側繞組為星形（Y）連接，二次側繞組也為星形連接且?guī)в兄行渣c(diǎn)引出（Yn）。它具有良好的中性點接地性能，能為三相負載提供穩定的相電壓和線電壓，適用于三相四線制供電系統，可滿足大量單相和三相負載的需求。

三相隔離變壓器采用三相雙繞組結構，具有防雷擊、防干擾特性。原副邊每個繞組分成兩個線圈，該兩個線圈是用兩層互相絕緣的金屬箔并繞起來的。于是該兩線圈之間就存在電容C（即容性隔離變壓器）。下面為您分享三相隔離變壓器接線原理圖，如下。

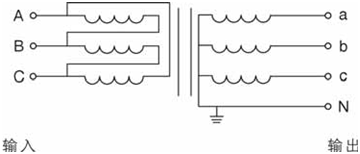

三相隔離變壓器接線原理圖

三相隔離變壓器采用三相雙繞組結構，具有防雷擊、防干擾特性。原副邊每個繞組分成兩個線圈，該兩個線圈是用兩層互相絕緣的金屬箔并繞起來的。于是該兩線圈之間就存在電容C（即容性隔離變壓器）。然后可根據需要采取以下兩種接線方式任意組合:
1.具有電壓變換功能（如：△/Yo或Yo/△接法）
2.有濾波抗干擾功能（如：可以去除三次諧波干擾功能。可以去除奇數次諧波干擾.）
3. 能有效地抑制從電源線引入的騷擾諧波和雷擊電磁脈沖對本系統產生干擾;
4.能有效地抑制由本系統電子設備發出的騷擾諧波進入電源配電網絡對其他設備(裝置和系統)產生干擾;
5. 能從根本上防止由于、地電位擾動所引起的系統工作失常、數據丟失或出錯;
6. 能有效地防止建筑物防雷裝置接閃時因作為參考地的鋼筋電位急劇升高導致系統中硬件設備遭反擊擊毀。

隔離變壓器優點：

A 建立新的中線-接地就 可解除電網中共模干擾和其它中線的困擾；

B 將三線△接線轉換為四線 Yn 系統，加屏蔽能進一步消除了由變壓器內 部耦合的高頻脈沖和噪音。

變壓器結構特點：

a 電網三次諧波和干擾信號比較嚴重，采用△/Yo 隔離變壓器，可以去掉三 次諧波和減少干擾信號。

b 采用△/Yo 隔離變壓器產生新的中性線，使設備與電網中性線無關，避免由 于電網中性線不良造成設備運行部正常。

c 非線性負載引起的電流波形畸變（如三次諧波）可被隔離而不污染電網。

d 防止非線性負載電流畸變影響到交流電源正常工作及對電網產生污染，起到凈化電網的作用。

e 在隔離變壓器輸入端采樣，使得非線性負載電流的畸變不影響取樣的準確性，得到能反應實際情況的控制信號。

f 負載不平衡，采用△/Yo 也不影響穩壓電源的正常工作。

g 變壓器繞組自身具有很大的并聯電容電量，能夠補償電網無功功率。

h 能完全隔離三相電源線路中同相位的雷擊電磁脈沖。由于零序磁通和零序電抗為零，消除了變壓器的零序附加損耗，節能效果明顯，并提高了變壓器二次相短路保護的靈敏度。

執行標準：

絕緣等級 GB1094.11-2007

變壓器標準 0.5kVA～1000kVA F 級或 H 級  GB19212.5-2006

變壓器標準 JB/T9646-1999變壓器標準

SG 系列隔離變壓器隔離變壓器是將輸入繞組與輸出繞組在電氣上彼此隔離，利用電磁感應原理，隔離一次電源回路，二次回路對地浮空，使一次側與二次側的電氣完全絕緣。利用其鐵芯的高頻損耗大的特點， 從而抑制高頻雜波傳入控制回路。輸出端跟輸入端是完全“斷路”隔離的，這樣就有效的對變壓器的輸入端（電網供給的電源電壓）起到了一個良好的過濾作用。從而給用電設備提供了純凈的電源電壓。其系統的對地電容電流小得不足以對人身造成傷害。 還有一個很重要的作用就是保護人身安全！隔離危險電壓。
