自耦變壓器與隔離變壓器雖然都是變壓器的一種，但構成原理和用途是不同的。自耦變壓器只有一個繞組，是通過在繞組上抽頭實現不同電壓輸出的。二者之間既有磁的聯系又有電的聯系。隔離變壓器有兩個繞組，兩個繞組之間只有磁的聯系沒有電的連續。

自耦變壓器：結構比較簡單、成本低、輸入/輸出和零線共用

隔離變壓器：成本高,輸入/輸出和零線隔離,還具有一定抑制各種干擾的作用,具有濾波性能,且安全性高、主要的作用是將用電設備和電網隔離開.用于安全性場合或者抗干擾要求的場合等

隔離變壓器和自耦變壓器的區別說明

1、構造上的區別：

自耦變壓器原副邊有直接電的聯系，它的低壓線圈就是高壓線圈的一部分，即只有一個電器通路的繞組，繞組中間有一抽頭作為高壓盒低壓線圈的公共點。

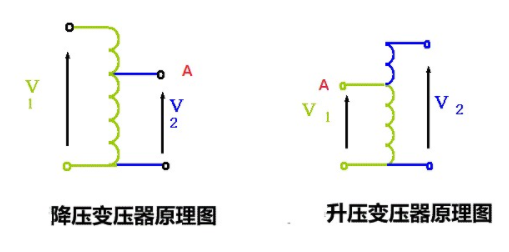

自耦變壓器(單相）的原理圖：

A點是低壓和高壓繞組的公共點。

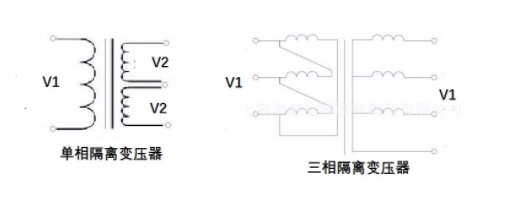

隔離變壓器是最常見變壓器的一種，其低壓、高壓繞組分別由分離的線圈繞制并無電氣上的連接，且次級繞組也不與大地做連接。原理圖如下：

2、用途上的區別

自耦變壓器因高低壓線圈有重合的部分，所以節省了部分線圈導線材料，不僅體積小且成本較低。但它高低壓線圈相連，既使是降壓變壓器的低壓側輸出電壓很低，因其兩繞組有共用部分，所以初級的高壓也會“竄入”次級的線圈中，對人極易造成傷害。

通常我們用的交流電源電壓一根線和大地相連，另一根線與大地之間有220V或380V的電位差。人接觸會產生觸電。而隔離變壓器的次級高低壓線圈相互電氣絕緣，也不與大地相連，它的任意兩線與大地之間沒有電位差。人接觸任意一條線都不會發生觸電，這樣就比較安全。所以無論次級電壓是否超過了安全電壓值，只要人身不同時接觸次級的兩個有電壓差的輸出點，就不會對人造成傷害，這是隔離變壓器最大的優點。
