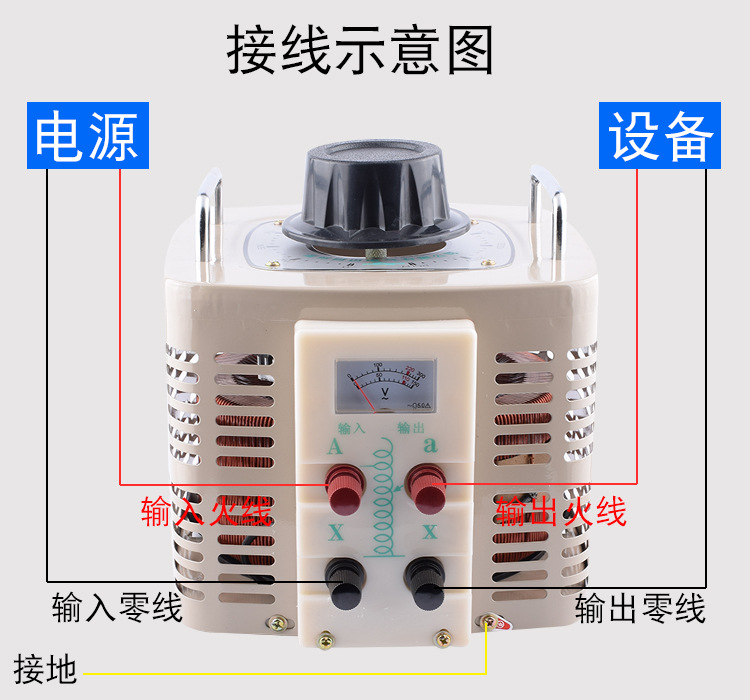

接觸交流調壓器是一種電壓比連續可調的自耦變壓器。它是用在工業、農業等各個行業中調節電壓的通用設備。它能帶負載無級平滑地調節輸出電壓，具有結構簡單、效率高、使用方便、性能可靠等優點，也是電工常用的調壓工具之一，可用做燈光控制、電熱控制、轉速控制等的電源。220v接觸調壓器的外形結構與接線如圖所示。

接觸調壓器是由鐵芯、線圈、電刷、鐵架、刻度盤、手輪、外罩等組成的。它的工作原理類似于一般的自耦變壓器。在轉動手輪時，它借助于可移動的電刷在線圈磨光表面上的接觸位置的改變，使負載電壓能夠在一定范圍內獲得無級平滑的調節。

接觸調壓器分單相、三相兩種。單相接觸調壓器可將220V電壓調到0~250V。單相接觸調壓器的L、N接線柱為輸入端，接市電220V；U、N接線柱為輸出端，接負載，單相接觸調壓器的接線如上圖所示。三相接觸調壓器是由三只單相接觸調壓器組合而成的。它的調壓范圍為0~380V，三相接觸調壓器的L1、L2、L3接線柱為輸入端，接380V；U、V、W接線柱為輸出端，接負載。另外，N接線柱為三相星形連接的中性點，接零線。三相接觸調壓器的接線如圖所示。

使用單相或三相接觸調壓器時應注意以下幾點。

(1)新安裝的接觸調壓器或長期不用的接觸凋壓器，在運行前必須用兆歐表測量線圈對地的絕緣電阻，其阻值不低于0. 5MΩ時方能通電使用，否則應進行烘干處理。烘干后，應檢查各個緊固件是否松動，如松動，則應緊固，然后用兆歐表再測絕緣電阻，達到要求后方能使用。

(2)電源電壓應符合接觸調壓器銘牌上的額定輸入電壓值。

(3)接觸調壓器必須接地良好，以確保人身安全。

(4)使用接觸調壓器時，先將指針?lè)旁诹阄簧?，然后將?fù)載接在輸出端，再把輸入端接到與接觸調壓器輸入電壓相一致的電源端子上。調節輸出電壓時，要緩慢旋轉手輪，以調至所需電壓。從零位調到最大值的時間不應少于5s，否則易引起碳刷磨損并產生火花。

(5)使用接觸調壓器時，應注意輸出電流不能超過額定值，超載時間較長易損壞接觸調壓器。

(6)接觸調壓器不能并聯使用。

(7)應經常檢查接觸調壓器的使用情況，如發現碳刷磨損嚴重，則應更換同樣尺寸和規格的碳刷。

(8)接觸線圈與碳刷接觸表面要保持清潔，否則易產生火花，燒壞線圈表面。如發現線圈表面有黑色斑點，則可用細砂布輕輕擦拭，若不能擦除，則可用濃度較高的酒精擦拭，直到去掉黑色斑點為止，并應通風吹干酒精。

(9)搬運調壓器時，切勿利用手輪搬動，以防損壞手輪。

(10)安裝調壓器時，要使周圍保持一定的空間，以利于通風散熱。

(11)調壓器要保持清潔，防止潮氣水分進入調壓器內部；應定期在調壓器停電后進行除塵。

臺州力威接觸式調壓器是采用進口矽鋼片環鐵芯組成，其上繞一單壓繞組，若干裝在刷架上的碳刷在彈簧壓力作用下與線圈的磨光表面緊密吻合，電機帶動碳刷在線圈磨光面上滑動而進行電壓調整，如需自動調壓，可預先設置一個電壓（可在調整范圍內任意設置一個固定點）值，由電位器調整到所需電壓點，通過外置電壓表觀察設定電壓值，電壓值設定后，調壓器會自動調節至所設定電壓，如果外界電壓有波動，它也可自動調節穩定電壓，智能調壓器極具人性化設計，配備電壓表，電流表，實時監控運行狀況，并設有手動調節的升、降壓按鈕，使用便利，而且損耗小，效率高，漏磁小，噪音低，瞬間過載能力強，無波形畸變，是科研，測試，老化等設備的理想選擇。
