隔離變壓器的輸入側零線與輸出側三相中性點之間是絕緣的，也就是說存在一個絕緣電阻rj。當我們測量三相隔離變壓器某相輸出端與輸入側零線之間的電壓時，其測量回路組成是：二次側感應電壓、二次側線圈阻抗、絕緣電阻rj、電壓表內阻，由于絕緣電阻rj、電壓表內阻都很大，所以測量回路電流為微安級或以下，根據歐姆定律，二次側線圈阻抗上的分布電壓很小可忽略不計，電壓表內阻上的電壓=電壓表內阻/（電壓表內阻+絕緣電阻rj）*二次側感應電壓，電壓表內阻、絕緣電阻rj為同等數量級，因此它的值不可能等于零的。

三相隔離變壓器接線圖解

變壓器的電壓可根據需要來選，一般規格有單相220/220V，220/36V、380/220V。三相380/380V、380/220V、380/36V。使用中要特別注意用電器的總?cè)萘恳∮诎踩綦x變壓器的容量。目前生產的安全隔離變壓器容量為0.1-15KVA。

在接三眼安全插座時，應將電器插座的接地端接到三相四線制的零線上，以達到保護接零的目的。它可用于家用電器的保護上，如洗衣機、電冰箱等。因這些家用電器工作在潮濕的環境中，其金屬外殼容易發生漏電。但應用此方法需要吧插座的接地端直接接到進戶前的零線上。

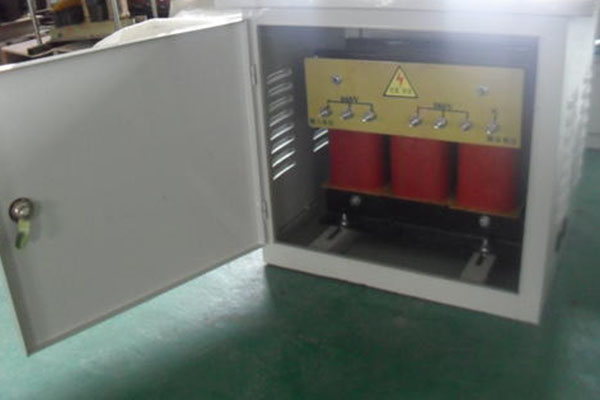

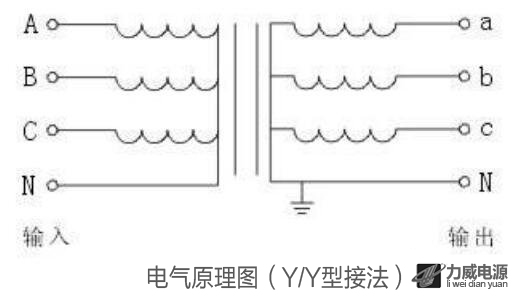

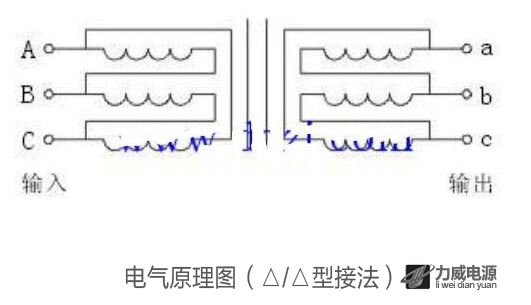

三相隔離變壓器有好幾種接線方式有三角形型輸入，星形接法輸出，三角形輸入，三角形輸出，還有輸入星形，輸出三角形，輸入星形接法輸出星形接法，什么是三角形接法了，簡單點就是輸入只有三根火線ABC星形接法是ABCN多了一根零線。

三相三線制是只提供三個相位的相線,L1   L2   L3,兩兩之間的相位角120度,之間的交流電壓380V；三相四線制是L1   L2   L3   N,多一跟零線N,提供零線回路,相線和零線之間的電壓為220V；你如果需要接地線,應該是三相五線制,L1   L2   L3   N   PE,還要有一根接地線PE,只做安全接地之用.雖然一般N和PE是等電位的,但是兩者的用途是不一樣的,所以不能把零線作為接地之用。

如果是高壓設備或者精密設備的接地,一般都要求單獨接地.如果要求不是很高,只需要搞一根鋼管,或者削尖的角鋼作為接地裝置,打進土壤里1.5-2米深,旁邊澆上鹽水就可以了,如果要求更高,就要用多根鋼管或角鋼按一定間隔打進土壤里,然后把頂部用扁鋼燒電焊連接起來,把鋼管或角鋼附近的土壤換低阻土并夯實.最后把接地線跟接地裝置連接起來.

隔離變壓器的應用場合
適用于安全、隔離、漏電流小、凈化電源、消除三次諧波及抑制共模干擾的場合。適用于交流50Hz至400Hz，電壓1000V以下的電路中，廣泛用于照明、機床電器、機械電子設備、醫療設備、整流裝置等 。隔離變壓器按用用途分為兩類；一類是防止觸電事故發生而對電源進行隔離的安全電源變壓器。另一類隔離變壓器是對電磁干擾信號進行隔離，它廣泛用于電子電路中，抑制噪聲和電磁干擾。

通用觸電防護措施
1．安全電壓
據歐姆定律，電壓越高，電流也就越大。因此，可以把可能加在人身±的電壓限制在某一范圍之內，使得在這種電壓下，通過人體的電流不超過允許的范圍。這一電壓就叫做安全電壓，也叫做安全特低電壓。應當指出，任何情況下都不要把安全電壓理解為絕對沒有危險的電壓。具有安全電壓的設備屬于Ⅲ類設備。

安全電壓限值
限值為任何運行情況下，任何兩導體問不可能出現的最高電壓值。我國標準規定工頻電壓有效值的限值為50V、直流電壓的限值為120V。  一般情況下，人體允許電流可按擺脫電流考慮；在裝有防止電擊的速斷保護裝置的場合，人體允許電流可按30mA考慮。我國規定工頻電壓50V的限值是根據人體允許電流30mA和人體電阻1700Ω的條件確定的。

我國標準還推薦：當接觸面積大于1cm2、接觸時間超過1s時，干燥環境中工頻電壓有效值的限值為33V、直流電壓限值為70V；潮濕環境中工頻電壓有效值的限值為16V、直流電壓限值為35V 。

安全電壓額定值
我國規定工頻有效值的額定值有42V、36V、24V、12V和6V。特別危險環境中使用的尹持電動工具應采用42V安全電壓；有電擊危險環境中使用的手持照明燈和局部照明燈應采用36V或24V安全電壓；金屬容器內、特別潮濕處等特別危險環境中使用的手持照明燈應采用12V安全電壓；水下作業等場所應采用6V安全電壓。當電氣設備采用24V以上安全電壓時，必須采取直接接觸電擊的防護措施。

安全隔離變壓器
通常采用安全隔離變壓器作為安全電壓的電源。其接線如圖3—8所示。除隔離變壓器外，具有同等隔離能力的發電機、蓄電池、電子裝置等均可做成安全電壓電源。但不論采用什么電源，安全電壓邊均應與高壓邊保持加強絕緣的水平。
