什么是交流穩壓器？能為負載提供穩定交流電源的電子裝置，稱交流穩壓器。交流穩壓器可對交流電壓進行調整控制，在指定的電壓輸入范圍內，經過電壓的調節能使輸出電壓穩定在指定范圍內的電氣設備。

交流穩壓器工作原理

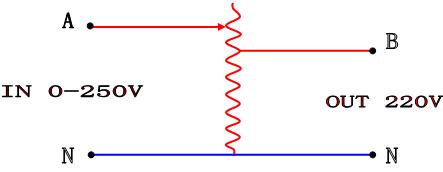

常見交流穩壓器基本都是輸入開關取樣電路，控制電路，電壓調節裝置，輸出保護裝置，驅動裝置，顯示器及及組成。交流穩壓器原理圖如圖一。

（圖一）

A點為單相穩壓器輸入側，B點為單相穩壓器的輸出側。

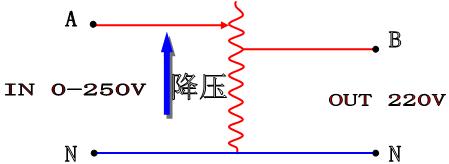

其實這一類用調壓器直接調壓式的穩壓器就是利用自耦變壓器的原理做成的。圖中AN側就是自耦變壓器的輸入側，BN側就是自耦變壓器的輸出側，如果輸入電壓高于輸出設置點220V時，這個自耦變壓器就工作在降壓狀態，如果輸入電壓低于220V時，這個自耦變壓器就工作在升壓狀態。（圖二中所示就是處在降壓狀態）

（圖二）

這種穩壓器不同于自耦變壓器的主要是輸入點A是可以由0V到250V之間任意滑動。這樣就可以隨時調整輸入電壓的輸入點來滿足輸出電壓的恒定。一般我們把輸入側A點叫做滑臂，它由電機通過減速裝置來驅動，電機的轉向由穩壓控制電路來控制完成。

穩壓器的取樣電路時刻監視穩壓器的輸出兩點間電壓，輸出電壓升高時，控制電機朝自耦變壓器降壓的方向移動，（如圖二）當輸出電壓達到所要的電壓時，停止控制電機運動。反之控制電路則控制電機朝自耦變壓器升壓的方向轉動。（圖三）達到所要的電壓時停止。

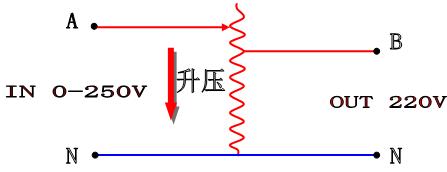

（如圖三）

此類穩壓器的容量大小全部由這個輸出電壓可以變壓器的自耦變壓器來承擔,但由于它制造工藝的影響,它不能做得很大,只能適應小功率的場合.要相把穩壓器的功率做得更大,就要加入補償變壓器來實現穩壓器的功率擴大，下章我們講補償式穩壓器工作原理（附：原理圖）
