自制小型交流220變直流220的裝置

不知道提問者為何要自制一個交流220V轉直流220V的整流器，估計是想要將交流220V轉化為直流220V吧。

整流方式一般有4種:半波整流、橋式整流、全橋整流和倍壓整流，半波整流后的電壓有效值為0.45U，經過濾波后約為0.6U左右;橋式整流和全波整流后的電壓有效值為0.9U，經過濾波后約為1.2U。注:以上均為帶載情況，實際誤差跟負載大小有關，若空載濾波后都為1.414U。

所以想要交流220V經過整流輸出220V直流電，可以定制220VAC轉180VAC變壓器，然后經過橋式整流-濾波即可得到220V左右的直流電壓。

實例:

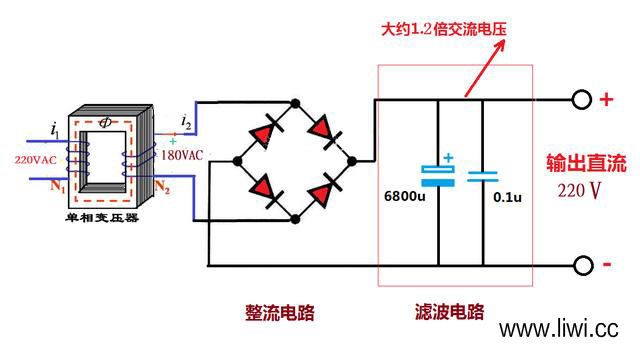

下圖為本人設計的簡易220V交流轉220V直流電的原理，原理簡單，先通過變壓器將220V交流電轉化為180V左右的交流電，然后通過橋式整流，可以使用4個整流二極管組成，在通過電容濾波，負載功率不大的話選擇6800uF的電容即可，電容的耐壓值必須250V以上，可選330V的耐壓值。
