變壓器繞組指的是變壓器的電路部分，由電導率較高的銅導線或鋁導線繞制而成，這里說的單繞組變壓器指電源隔離變壓器，初級和次級，次級一般只有一組繞組，變壓器次級是單繞組，且采用橋式整流輸出的直流電源，也可獲得多組對地輸出電壓。

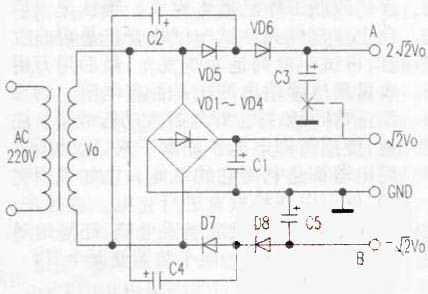

如附圖所示。圖中的A點，可以獲得比主電壓高一倍的正電壓；而B點可獲得與主電壓同樣大小的負電壓，它們都利用了倍壓整流原理。對于A點輸出，當變壓器次級上端為正時，通過VD5對C2充電，當次級上端為負時，次級電壓與C2上電壓串聯起來經過VD6對C3充電，結果在c3上可得到2*根2*Vo的半波整流電壓。對于B點輸出，當次級上端為正時，C4通過D7充電，當次級上端為負時，C4與次級串聯起來通過VD8和C1為C5充電，結果在C5上得到大小為3*根2*Vo的半波整流負電壓，A點和B點之間還可得到3*根2*Vo的電壓，按圖中虛線所示連接C3，可降低對C3的耐壓要求。
