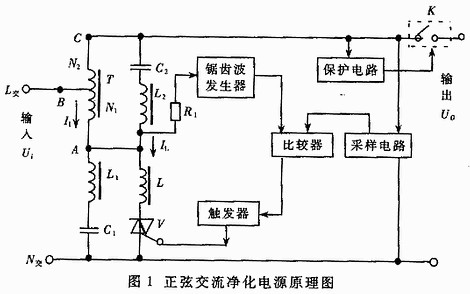

交流凈化穩壓器，臺州力威電源科技有限公司，交流凈化穩壓器工作原理，當市電輸入電壓變化或負載電流變化時，正弦能量分配器以半個周期的正弦波電波形式，將能量按需要精確地輸入到電感器，確保輸出端電壓高精度穩壓。三相精密凈化穩壓電源是由單相凈化電源通過“星形”接法組合而成，因此三相精密凈化穩壓電源采用三相四線制接線，可同時輸出380V線電壓和220V相電壓。

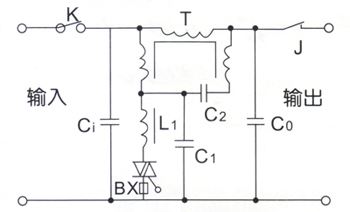

圖   2    精密凈化電源主電路圖、原理圖

圖2  中K 是前面板操作控制開關，控制著整個穩壓電源工作的起停，J 是主繼電器，當穩壓電源工作異常、超壓、欠壓、超載或短路時，提供保護斷電。

CI 一C3 及Ll 一L3 和可變阻杭”Z ”構成了有名的正弦能量分配電路。

其工作原理大致是這樣的：L1, L2 做在同一鐵芯上，構成一自藕變壓器，L2 同時又與C1及C3 構成一個”π”型濾波器，

它具有很大的時間常數，可以濾除電源中的雜波，交流凈化穩壓電源”凈化”作用就是由此產生的。

不穩定的交流電從A 點輸人，控制回路通過對輸入電壓和輸出電壓取樣處理后，得到一個與輸入和輸出電壓高低有關的時間控制信號，

此信號控制著可變阻抗，' z ”的值，當A 點輸入電壓變化時，分壓點B 點電壓隨' z ”的變化而變化，從而保證C 電壓不變，交流凈化穩壓電源的穩壓作用就是由此產生的。

目前，在各種交流穩壓電源中，采用正弦能量分配技術的交流凈化穩壓電源是一種技術先進的穩壓電源。這種電源主要是通過改變晶閘管的觸發角θ，來控制調感支路的等效電感，從而起到穩定輸出電壓的作用。它具有性價比高、可靠性好等特點。
