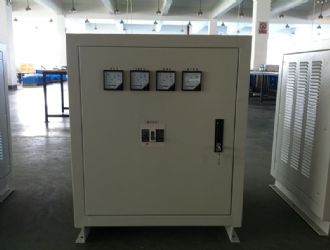

SG系列三相干式變壓器符合VDE0550、IEC439、JB/T8750、GB5226等國際、國家標準。該系列變壓器廣泛適用于50～60Hz，輸入、輸出電壓不高于600V，可作為工控電氣、工礦企業的機械設備中的動力控制電源、伺服電源或照明電源等電氣設備的電源之用。該系列變壓器采用低功耗的優質矽鋼片裝配而成，具有損耗小、效率高、溫升低、無噪音等特點，該產品分本體和帶殼兩種。
性能及參數
標稱容量（KVA） | 空載損耗（W）max | 空載電流（%） | 負載損耗（W） Max | 短路阻抗（%） 范圍值 | ||
標準+30% | 輸入380V (mA)max | 輸入220V (mA)max | ||||
0.5 | 20.12 | 28.5 | 281 | 486 | 47.85 | 5.1～6.9 |
1 | 25.87 | 18 | 355 | 614 | 57.75 | 4.68～6.32 |
1.5/1.6 | 31.05 | 17 | 503/536 | 869/926 | 70.95 | 3.83～5.17 |
2 | 36.22 | 15 | 592 | 1023 | 82.5 | 3.57～4.83 |
2.5 | 39.67 | 15 | 740 | 1279 | 95.7 | 3.4～4.6 |
3 | 46.57 | 13.5 | 799 | 1381 | 112.2 | 3.4～4.6 |
4 | 60.37 | 12 | 948 | 1637 | 132 | 3.4～4.6 |
5 | 74.75 | 12 | 1185 | 2047 | 148.5 | 2.72～3.68 |
6 | 86.25 | 10 | 1185 | 2047 | 209 | 2.72～3.68 |
8 | 103.5 | 8 | 1264 | 2189 | 330 | 2.72～3.68 |
10 | 132.25 | 7 | 1382 | 2394 | 456.5 | 2.72～3.68 |
15 | 172.5 | 6 | 1777 | 3078 | 627 | 2.72～3.68 |
20 | 224.25 | 6 | 2370 | 4105 | 803 | 2.72～3.68 |
25 | 299 | 5.5 | 2715 | 4703 | 935 | 2.72～3.68 |
30 | 327.75 | 5 | 2962 | 5131 | 1072.5 | 2.72～3.68 |
35 | 349.5 | 5 | 3456 | 5986 | 1298 | 2.72～3.68 |
40 | 356.5 | 4.5 | 3555 | 6157 | 1364 | 2.72～3.68 |
50 | 414 | 4 | 3950 | 6842 | 1540 | 2.72～3.68 |
60 | 500 | 3.5 | 4147 | 7184 | 1914 | 2.72～3.68 |
80 | 575 | 3.2 | 5056 | 8757 | 2376 | 2.72～3.68 |
100 | 690 | 3 | 5925 | 10263 | 2722 | 2.72～3.68 |
150 | 1150 | 2.5 | 7407 | 12828 | 3135 | 2.98～4.02 |
200 | 1495 | 2.2 | 8690 | 15052 | 3520 | 2.98～4.02 |
250 | 1840 | 2 | 9876 | 17105 | 4180 | 2.98～4.02 |
300 | 2530 | 1.8 | 10666 | 18473 | 4840 | 3.4～4.6 |
