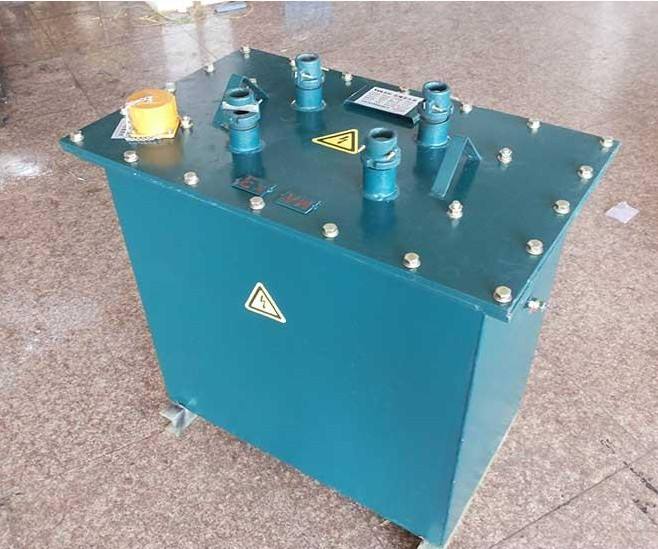

礦用變壓器KSG - 用于礦井中有易燃危險的場所。這種KSG型變壓器制成干式，它的進出線是電纜通過出線套引出的。容量在100千伏安以上的隔爆型變壓器常與隔爆型開關箱組合成隔爆型成套移動變電所。其常規的輸出電壓有12v、24v、36v、127v、220v、380v、400v、660v、690v和1140v,以滿足礦井用電設備的需要。為了適應坑道運輸，要求變壓器結構高度要低。這樣，鐵柱直徑可以偏大些,一般使用冷軋硅鋼片。100千伏安及以上者通常為H級絕緣。

常規參數表：

本公司專業生產井下、礦上專用單相、三相變壓器，照明變壓器（規格齊全，質量保證、常規的電壓有現貨；1140v.690v.660v.380v.220v.127v.110v.36v.24v.12v.特殊電壓可以定做）

產品結構特點：

箱殼的全部接合面均按隔爆要求制作，能承受0.8兆帕的內部壓力。

箱蓋由鋼板制成，箱殼上有兩個電纜出線套、出現套風面放置橡膠墊圈，電纜穿過橡膠墊圈，旋緊出現套后，可借橡膠墊圈壓緊電纜以確保密封，所選的電纜外徑必須與橡膠墊圈配合緊密，務必使電纜能被壓緊完全密封，以保證隔離性能。

在箱殼內面有接地用的螺栓，箱殼托架上也焊有接地螺栓，均應妥為接地。

箱殼外面焊有拖架，供在水平位置使用拖動，在運輸或儲藏時可直立存放，以節約空間。

采用晶粒取向低耗冷軋硅鋼片的心式鐵心及采用B級絕緣多層圓簡式線圈結構，空氣自冷式礦井內裝置。

主要技術參數：

KSG型礦用隔爆型變壓器的箱殼，系由鋼板焊接制成，箱殼可經受8個大氣壓力的液壓試驗；箱蓋與箱沿之間的接觸面符合隔爆要求； 　　箱蓋由鋼板制成，上面有兩個電纜出線套，出線套內面放置橡膠墊圈，電纜穿過橡膠墊圈，旋緊出線圈后，可借橡膠墊圈壓緊電纜以確保密封，所選用的電纜外徑，必須與橡膠墊圈配合緊密，務使電纜能被壓緊，完全密封，以保證個保性能； 　　

KSG型礦用隔爆型變壓器的高壓線圈，可接成星形接法，或三角形接法。相應的電源電壓分別為380及220V，或400及230V（參看銘牌數據）。改接時需將變壓器與電源斷開，打開箱蓋，在器身接線板上進行。 　　 　　

適用范圍與用途：

KSG-2.5、4.0/0.66型礦用隔爆型干式變壓器（以下簡單稱變壓器）適用于煤礦井下有沼氣煤塵的易燃危險場所。在交流50Hz/電壓至660V的供電線路中/為煤電鉆提供127V電源。 　　

變壓器按GB3836.1-83《爆炸性環境用防爆電氣設備通用要求》GB3836.2-83《爆炸性環境防爆電氣設備隔爆型電氣設備“d”》等有關標準設計。制造與檢驗。
