380V轉220V變壓器的接線方法及注意事項

在工業生產和日常生活中，380V轉220V變壓器是常見的電壓轉換設備，正確接線關系到用電安全和設備正常運行。380V/220V變壓器主要由鐵芯、初級繞組（380V側）和次級繞組（220V側）組成，通過電磁感應原理實現電壓轉換。標準的三相變壓器初級繞組通常有六個接線端子（U1、V1、W1和U2、V2、W2），次級繞組根據類型不同可能有三個或四個輸出端子。本文將詳細介紹這類變壓器的接線步驟、注意事項以及常見問題解決方案。

一、變壓器基本結構和工作原理

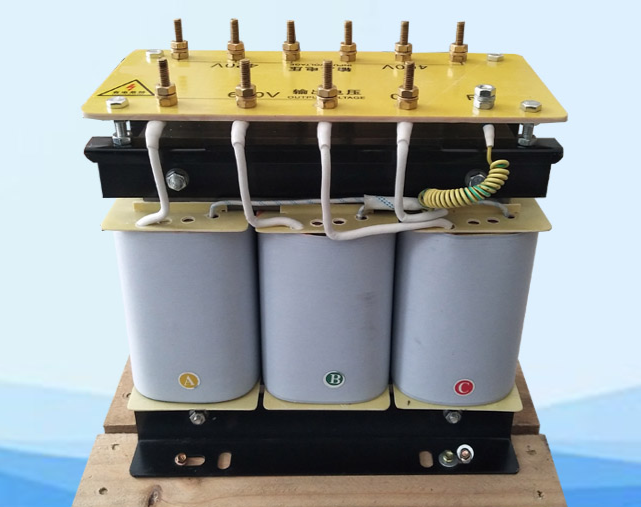

380V/220V變壓器主要由鐵芯、初級繞組（380V側）和次級繞組（220V側）組成，通過電磁感應原理實現電壓轉換。標準的三相變壓器初級繞組通常有六個接線端子（U1、V1、W1和U2、V2、W2），次級繞組根據類型不同可能有三個或四個輸出端子。

二、接線前的準備工作
1. 安全防護：佩戴絕緣手套，使用驗電筆確認電源已斷開
2. 工具準備：萬用表、螺絲刀、絕緣膠帶等
3. 環境檢查：確保工作區域干燥，無易燃物品
4. 參數確認：核對變壓器銘牌信息（輸入電壓380V，輸出電壓220V，額定功率等）

三、三相380V轉220V變壓器的接線方法
1. 星形（Y形）接法：
- 將初級繞組的U2、V2、W2端短接形成中性點
- U1、V1、W1分別接入三相電源的L1、L2、L3
- 次級繞組采用星形接法時，可得到相電壓220V

2. 三角形（△形）接法：
- 初級繞組按U1-W2、V1-U2、W1-V2的方式連接
- 連接點分別接入三相電源
- 這種接法適合特定功率要求的場合

四、單相380V轉220V變壓器的接線
1. 確定輸入端子：通常標有"380V"或"Primary"字樣
2. 連接火線：將任意兩相（如L1和L2）接入輸入端
3. 輸出連接：220V側接零線和另一火線
4. 接地處理：必須將變壓器外殼可靠接地

五、接線后的檢測流程
1. 空載測試：先不接負載，測量輸出電壓是否穩定在220V±5%
2. 相位檢查：用相位儀確認各相序正確
3. 絕緣測試：使用兆歐表測量繞組對地絕緣電阻（應＞1MΩ）
4. 負載試驗：逐步增加負載至額定值，觀察溫升情況

六、常見問題及解決方案
1. 輸出電壓異常：
- 偏高：檢查輸入電壓是否過高或繞組匝數比錯誤
- 偏低：排查負載是否過重或線路壓降過大

2. 變壓器過熱：
- 檢查散熱條件是否良好
- 測量實際負載是否超過額定容量
- 排查是否存在繞組短路

3. 異常噪音：
- 緊固鐵芯夾件
- 檢查繞組是否有松動
- 排除諧波干擾因素

七、安全注意事項
1. 必須由持證電工操作
2. 接線前確保電源完全斷開
3. 不同廠家的接線端子標識可能不同，需仔細閱讀說明書
4. 禁止超負荷使用變壓器
5. 定期檢查接線端子是否松動（建議每半年一次）
6. 潮濕環境需加強絕緣防護

八、維護保養要點
1. 每月清潔變壓器表面灰塵
2. 檢查冷卻風扇運轉是否正常（強制風冷型）
3. 記錄運行溫度（一般不超過75℃）
4. 每年做一次全面絕緣檢測
5. 發現異常應立即停機檢修

九、特殊應用場景接線調整
1. 變頻器配套使用時：
- 需在變壓器前加裝電抗器
- 接線長度不宜超過10米

2. 精密設備供電：
- 建議增加穩壓裝置
- 單獨設置接地系統

3. 多臺變壓器并聯：
- 必須確保相位一致
- 配置均流裝置

十、選購建議
1. 功率選擇：實際負載總功率×1.2系數
2. 類型選擇：
- 油浸式：適合戶外大功率場合
- 干式：適用于室內精密設備
3. 品牌選擇：優先考慮通過ISO認證的產品
4. 附加功能：根據需要選擇帶保護裝置的類型

通過以上詳細介紹，我們可以看到380V轉220V變壓器的接線需要嚴格遵守操作規程。正確的接線方法不僅能保證設備正常運行，還能有效延長變壓器使用壽命。對于不熟悉電氣操作的人員，強烈建議尋求專業電工幫助，切勿盲目操作以免造成安全事故。在實際應用中，還應根據具體使用環境和負載特性進行適當調整，確保整個供電系統的安全穩定運行。
