電爐專用變壓器 頻率特性 低頻 電源相數 三相單相 鐵心形狀 EI 尖角型 冷卻形式 干式 鐵心形式 芯式 繞組形式 雙繞組 防潮方式 開放式 冷卻方式 自冷 外形結構 立式 電 壓 比 1V 3V 7V 10V 20V 24V 28V 30V 42V 55V 60V 70V 110V 170V 180V 效 率(η) 95% 煉鋼電爐變壓器額定功率 1KVA-300KVA 波 形 無附加波形失真 。

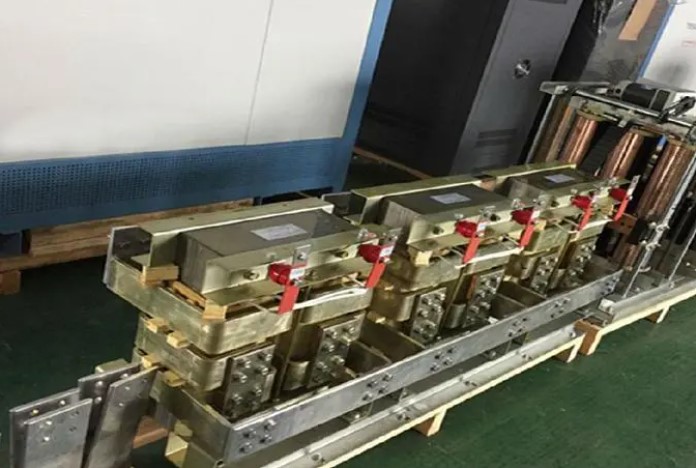

硅鉬棒(玻璃電熔)爐變壓器是我公司針對硅鉬棒電爐（玻璃電熔爐）配套而設計，適用于電源隔離低壓輸出的場合。用途 硅鉬棒(玻璃電熔)爐變壓器供硅鉬棒（玻璃電熔）爐前電源之用。結構特征，硅鉬棒電熱體的電阻隨溫度升高急劇增大，開始加熱時，電熱體的電阻較小，所需電壓較低，約為工作電壓的l/ 4—1/3，根據硅鉬棒電熱體的工作電壓及其電阻和溫度的正向特性，變壓器輸出電壓采用多抽頭的方式來滿足加熱體在不同溫度時需要的工作電壓，從而提高電網功率因數。
訂貨須知：
1、產品型號
2、額定容量
3、相數
4、聯接組別
5、調壓方式
6、高、低壓電壓
7、特殊要求
技術數據：
型號 | 額定容量 (KVA) | 相數 | 額定電壓 | 聯結組標號 | 損耗(W) | 空載電流% | 阻抗電壓% | 外限尺寸 | ||
一次(V) | 二次(V) | 空載 | 短路 | |||||||
DG3-10/0.5 | 10 | 1 | 220.380 | 根 | 80 | 250 | 3.5 | 3.5 | 400×350×530 | |
DG3-12/0.5 | 12 | 1 | 220.380 | 85 | 280 | 3.5 | 3.5 | 400×350×550 | ||
DG3-16/0.5 | 16 | 1 | 380 | 100 | 400 | 3.2 | 3.5 | 430×350×550 | ||
DG3-20/0.5 | 20 | 1 | 380 | 120 | 450 | 2.85 | 3.5 | 450×380×560 | ||
DG3-25/0.5 | 25 | 1 | 380 | 130 | 480 | 2.8 | 3.5 | 450×400×580 | ||
DG3-30/0.5 | 30 | 1 | 380 | 150 | 570 | 2.6 | 3.5 | 470×400×600 | ||
DG3-40/0.5 | 40 | 1 | 380 | 160 | 620 | 2.5 | 3.8 | 500×400×600 | ||
DG3-50/0.5 | 50 | 1 | 380 | 180 | 700 | 2.5 | 3.8 | 530×420×630 | ||
DG3-80/0.5 | 80 | 1 | 380 | 200 | 800 | 2.1 | 4 | 620×400×650 | ||
DG3-120/0.5 | 120 | 1 | 380 | 360 | 1320 | 1.8 | 4 | 750×420×680 | ||
SG3-20/0.5 | 20 | 3 | 380 | D.y11 | 100 | 460 | 3.2 | 3.5 | 550×320×480 | |
SG3-25/0.5 | 25 | 3 | 380 | D.y11 | 160 | 640 | 3.1 | 3.5 | 580×350×500 | |
SG3-30/0.5 | 30 | 3 | 380 | D.y11 | 180 | 720 | 2.8 | 3.5 | 600×380×550 | |
SG3-35/0.5 | 35 | 3 | 380 | D.y11 | 200 | 840 | 2.6 | 3.5 | 650×380×550 | |
SG3-40/0.5 | 40 | 3 | 380 | D.y11 | 220 | 920 | 2.5 | 3.5 | 680×400×580 | |
SG3-50/0.5 | 50 | 3 | 380 | D.y11 | 300 | 1400 | 2.1 | 3.5 | 750×400×600 | |
SG3-60/0.5 | 60 | 3 | 380 | D.y11 | 340 | 1600 | 1.9 | 3.8 | 780×400×650 | |
SG3-80/0.5 | 80 | 3 | 380 | D.y11 | 380 | 1900 | 1.8 | 3.8 | 820×430×680 | |
SG3-120/0.5 | 120 | 3 | 380 | D.y11 | 480 | 2160 | 1.6 | 4 | 950×450×700 | |
SG3-150/0.5 | 150 | 3 | 380 | D.y11 | 560 | 2480 | 1.5 | 4 | 1020×500×800 | |
SG3-200/0.5 | 200 | 3 | 380 | D.y11 | 620 | 2600 | 1.3 | 4.5 | 1100×500×950 | |
SG3-250/0.5 | 250 | 3 | 380 | D.y11 | 820 | 3560 | 0.8 | 4.5 | 1150×520×1000 | |
SG3-315/0.5 | 315 | 3 | 380 | D.y11 | 920 | 5200 | 0.7 | 4.5 | 1200×550×1150 | |
SG3-400/0.5 | 400 | 3 | 380 | D.y11 | 1120 | 6000 | 0.6 | 4.5 | 1300×550×1200 | |
SG3-500/0.5 | 500 | 3 | 380 | D.y11 | 1140 | 6900 | 0.58 | 4.6 | 1350×580×1250 | |
SG3-630/0.5 | 630 | 3 | 380 | D.y11 | 1450 | 7100 | 0.58 | 4.6 | 1750×1150×1700 | |
SG3-720/10 | 720 | 3 | 10000 | D.y11 | 1600 | 7500 | 0.56 | 4.6 | 1820×1300×1850 | |
SG3-850/10 | 850 | 3 | 10000 | D.y11 | 1750 | 8250 | 0.56 | 4.6 | 1850×1360×1850 | |
SG3-1000/10 | 1000 | 3 | 10000 | D.y11 | 1950 | 10800 | 0.56 | 4.8 | 2000×1350×2015 | |
SG3-1125/10 | 1125 | 3 | 10000 | D.y11 | 2200 | 12000 | 0.56 | 4.8 | 2065×1350×2075 | |
SG3-1600/10 | 1600 | 3 | 10000 | D.y11 | 25000 | 15000 | 0.54 | 4.8 | 2150×1400×2150 | |
